公式编辑器

• 计算
  公式编辑框
• 尺寸和其他公式
• 数学函数
• 数字和度量单位
• 带按钮的尺寸和公式选择列表

• 虚拟键盘

  通过键盘输入条目，可以进行复制和粘贴

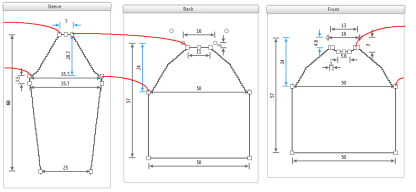

公式举例

• 插肩袖笼

• 24= 大身的袖笼深=[袖笼深]+[落肩]
  两个直接尺寸相加
  [21]+[3] = 24
• 4.6 = 计算落肩= [袖尾宽]*0.65]
  乘以一个固定系数 (0,65)
  4,6 = [7]*0.65]
• 20.7 = 袖山高= (([大身袖笼深]-[后片领深])+([大身袖笼深]-[计算落肩]))/2
  多个相关尺寸的均值
  (([24]+[3]-[2])+([24]+[3]-[ [袖尾宽]*0.65]))/2
  (([24]+[3]-[2])+([24]+[3]-[ [7]*0.65]))/2
• 在单个模型里无尺寸标注的直接尺寸
  袖笼深= 21
  落肩= 3
  后领深 = 2
• 在单个模型里有尺寸标注的直接尺寸
  袖尾宽= 7

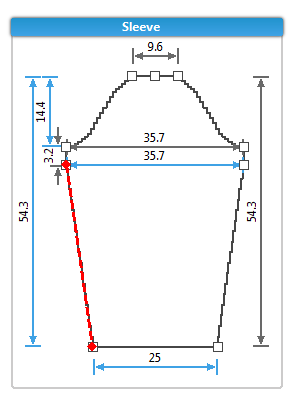

公式举例 (勾股定理)

腋下袖长与袖长和袖阔的关系

• 纵向和横向尺寸平方和的平方根
• Sqrt(Pow([计算袖长]-[计算袖山高] ,2)+Pow(([计算上袖阔]-[计算袖口阔])/2,2))
• 平方根((乘幂((54,3-14,4);2)+ 乘幂(((35,7-25)/2);2)))
• 在单个模型里无尺寸标注的直接尺寸
  袖长 = 56

如何输入一个简单勾股等式：

1. 公式编辑器正在运行

1

在虚拟键盘上点√ 和 ()2 。

1. Sqrt(Pow(,2))出现在计算编辑框里。

2

将光标置于最后一个括号之前。

3

在虚拟键盘上点+和 ()2 。

2. Sqrt(Pow(,2)+Pow(,2))出现在计算编辑框里。

4

打开尺寸列表。

5

选择袖口阔。

3. Sqrt(Pow([,2)+Pow([ 袖口阔],2))出现在计算编辑框中。

6

将光标置于Sqrt(Pow([之后。

7

打开尺寸列表然后选择计算袖长。

4. Sqrt(Pow([计算袖长],2)+Pow([袖口阔],2))出现在计算编辑框中。

8

点 确认公式。

其他可以直接输入的数学函数：

• Abs
  显示一个浮点数的绝对值
  Returns the absolute value of a floating-point number.
• Floor
  显示小于或等于指定的十进制数的最大整数。
  Returns the largest integer less than or equal to the specified floating-point number.
• Max
  显示两个浮点数之前较大的一个。
  Returns the larger of two floating-point numbers.
• Min
  显示两个浮点数之间较小的一个。
  Returns the smaller of two floating-point numbers.
• Round
  将一个浮点数取整到下一个整数值。
  Rounds a floating-point value to the nearest integral value.
• Truncate
  计算指定浮点数的整数部分。
  Calculates the integral part of a specified floating-point number.
