J-Kurve

So definieren Sie eine J-Kurve in der Armlochminderung im Leib:

  1. Bemaßungsschnitt ist in Bemaßungsansicht geöffnet.
  2. Armlochminderung-Startpunkt und -Endpunkt sind horizontal und vertikal bemaßt.
    1
    Kontextmenü für die linke diagonale Schnittlinie der Armlochminderung im Vorderteil öffnen.
    2
    Linieneigenschaften wählen.
  1. Toolfenster Linieneigenschaften erscheint.
  2. 3
    Linienansicht anzeigen aktivieren.

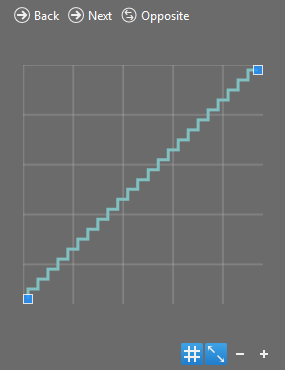

  3. In der Linienansicht erscheint die ausgewählte Schnittlinie.
  4. 4
    Auf das Gruppenfeld Stufungsvorgabe wechseln.
    5
    Im Listenfeld Stufungsverlauf die Option J-Kurve auswählen.
  5. Linienansicht aktualisiert sich.
  6. 6
    Im Eingabefeld Min. Stufenhöhe den Wert 4 wählen.
  7. Linienansicht aktualisiert sich.
  8. 7
    Im Eingabefeld Stufenbreite den Wert 2 wählen.
    8
    Im Listenfeld Höhenstufung die Option geradzahlig auswählen.
    9
    Im Eingabefeld Min. Höhe am Linienende den Wert 0 lassen.
    10
    Kontrollkästchen Abketteln am Linienfuß aktivieren.
  9. Eingabefeld Stufenbreite in Maschen erscheint freigeschaltet.
  10. 11
    Im Eingabefeld Stufenbreite in Maschen den Wert 9 wählen.
  11. Linienansicht aktualisiert sich.
  1. In den Unterlinien mit der Funktion Mindern sind Modul, Breite und Optik der Minderung aus den Standardvorgaben zugewiesen.
    So ändern Sie die Minder-Vorgaben.
  2. Die Stufungen in der Armlochminderung bilden eine J-Kurve.
