So drehen Sie eine vertikale Bemaßung

  • Bemaßungsschnitt ist in Bemaßungsansicht FormularShapeView geöffnet.
  • Schulter-Startpunkt und –Endpunkt sind vertikal zueinander bemaßt.
  • Die relative Lage der Schnittpunkte entspricht nicht der Vorgabe.
    FlipDimensioningVHowtoIni

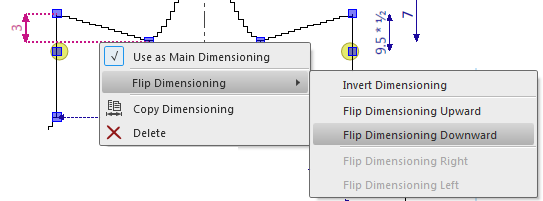

  1. Kontextmenü für gewünschte Bemaßung öffnen.
    FlipDimensioningDownContextMenu
  2. Bemaßung drehen ArrowRight_More_MenuBemaßung nach unten drehen auswählen.
  • Der Schulter-Endpunkt ist oberhalb des Schulter-Startpunkts positioniert.
    FlipDimensioningVHowtoResult
Genauso drehen Sie vertikale Bemaßungen nach oben oder horizontale Bemaßungen nach links oder rechts.
