So fügen Sie Markierungen für Knöpfe ein

So gehen Sie vor:

    • Z.B. Pullunder als Jacke
      PullunderSlip-overShapeType
    • Linke Knopfleiste mit Markierungen für Knöpfe
    • Rechte Knopfleiste mit Markierungen für Knopflöcher
  1. Zwei neue Maße anlegen.
    Anzahl der Knöpfe
    Der Wert dient zur Berechnung des Knopfabstands
    Abstand des ersten Knopfs über dem Bund
    • NewMeasure_ButtonBar_Waistcoat
  2. Neue Formeln anlegen.
    Horizontaler Abstand der Knöpfe
    Vertikaler Abstand der Knöpfe
    • New Formula_ButtonBar_Waistcoat

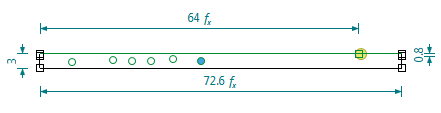

  3. Markierungspunkte einfügen.
    Z.B. 6 Stück, wie im Maß Anzahl der Knöpfe festgelegt.
  4. Markierungspunkte graphisch positionieren.
    Markierungspunkte sollte vor der Bemaßung eine Reihe bilden.
    • SixPointsAdded_ButtonBar_Waistcoat
  5. Horizontale Bemaßung für den ersten Knopf von links einfügen.
    DrawingToolHorizontalDimensioning + Abstand des ersten Knopfs über dem Bund
  6. Horizontale Bemaßung zwischen dem ersten und zweiten Knopf einfügen.
    DrawingToolHorizontalDimensioning + Horizontaler Abstand der Knöpfe
  7. Bemaßung kopieren und zwischen den weiteren Knöpfen einfügen.
    DrawingToolCopyDimensioning doppelklicken, um die kopierte Bemaßung viermal einzufügen.
    • HorizontallyDimensionedMarkingPoints_ButtonTape_Waistcoat
  8. Vertikale Bemaßung für den ersten Knopf ausgehend vom Schnittpunkt links unten einfügen.
    DrawingToolVerticalDimensioning + Vertikaler Abstand der Knöpfe
  9. Bemaßung kopieren und für die weiteren Knöpfe einfügen.
    DrawingToolCopyDimensioning doppelklicken, um die kopierte Bemaßung fünfmal einzufügen.
    • AllVerticalDimensions_ButtonHole_Waistcoat
  10. Eigenschaften des Markierungspunkts im Kontextmenü aufrufen.
    ShapeGradingView'Context_MarkingPointProperty
  11. Strickelement als Markierung auswählen.
    List Box White
    Die Einsetzrichtung ist dabei unerheblich.
  12. Dialog mit Button OK bestätigen.
  13. Die neue Eigenschaft auf die weiteren Markierungspunkte übertragen.
    DrawingToolCopyPropertiesEigenschaften übertragen
    So bestimmen und übertragen Sie Eigenschaften der Markierungspunkte
  14. Einzelschnitt kopieren und einfügen.
    Funktion Duplizieren im Kontextmenü des Editierfelds.
  15. Einzelschnitt Knopfleiste und Kragen rechts entfernen.
    Im Toolfenster ShowFabricAndSizesStrickteile und Größen
  16. Einzelschnitt spiegeln.
    Funktion DrawingToolSetMirroringVertikal umkehren im Kontextmenü des Editierfelds.
    • MirrorShapeVertically_ContexMenu_SingleShapeEditBox
  17. Einzelschnitt umbenennen.
    Knopfleiste und Kragen links Kopie in Knopfleiste und Kragen rechts
    • In beiden Knopfleisten sind Markierungen in entsprechendem Abstand eingetragen.
    • Die Abstände lassen sich gemeinsam ändern und können gradiert werden.

Mögliche Folgeschritte:

  1. In den einzelnen Größen weitere Knöpfe hinzufügen oder entfernen.
    Gegebenenfalls sind weitere Maße und Formeln erforderlich.
  2. Im Muster (M1plus) die Markierungen für Knopflöcher (rechte Knopfleiste) durch Trennsymbole ersetzen. ID_TB_SHAPE_SEPERATION
