So lesen Sie die Stufungsangaben

Die Option Strickangaben anzeigen der Bemaßungsansicht zeigt die Strickangaben des aktuellen Schnitts an.

Die Angaben zu Stufung, Anfang und eine Zusammenfassung werden automatisch erstellt.
Im Content Layout legen Sie fest, ob die Stufungsangaben auf dem Ausdruck erscheinen

• Optionen der Bemaßungsansicht

• Content Layout (Dialog)

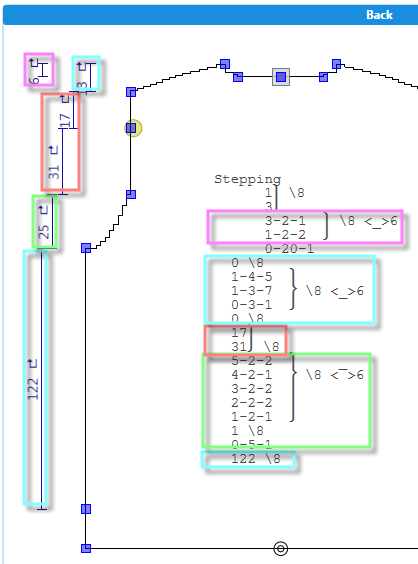

Stufungsangaben in der Bemaßungsansicht

• Von unten nach oben

• Bereich für den Anfang bleibt unberücksichtig

• Linieattribute sind hinter der Klammer zusammengefasst

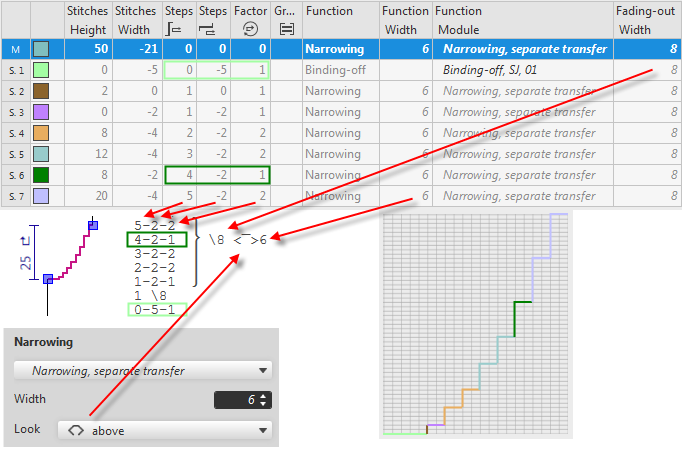

Stufungsangaben zu einer Schnittlinie

• Jede Zeile entspricht einer Unterzeile der Schnittlinie aus der Linientabelle

• Umgekehrte Reihenfolge gegenüber der Linietabelle

• Aufliegende oder unterliegende Minderoptik erscheint durch die Zeichen <_> und < > vor der Minderbreite

• \ 8 steht zum Beispiel für eine Ausblendbreite von 8 Maschen
