Vorgegebene Stufung

So wählen Sie eine Variante:

  • Die Linieneigenschaften mit vorgegebener Stufung über mehrere Reihen sind geöffnet.
  1. Schaltfläche Stufungen vorschlagen… neben der Stufungsauswahl klicken.
  2. Der Dialog Stufungsvorschläge erscheint.
  3. Gewünschte Variante klicken.
  4. Auswahl mit OK übernehmen.
    • Die Werte werden in die Linieneigenschaften übernommen.
      Der Dialog wird geschlossen.
      Beispiel:
      ShapeLineProposalSteppingView
  5. Falls gewünscht:

  • Werte in den Unterzeilen der Linientabelle anpassen.

  • Präferenzpunkte verschieben.

So bestimmen Sie über Präferenzpunkte die Stufungen der Armlochminderung im Leib:

  • Bemaßungsschnitt ist in der Bemaßungsansicht FormularShapeView geöffnet.
  • Startpunkt und Endpunkt der Armlochminderung sind horizontal und vertikal bemaßt.
    JCurve_ShapePointsWithDimensionings
  1. Kontextmenü für die linke diagonale Schnittlinie der Armlochminderung im Vorderteil öffnen.
    GradingShapeViewContextDiagonalLine
  2. ShapeLinePropertiesLinieneigenschaften wählen.
    • Toolfenster Linieneigenschaften erscheint.

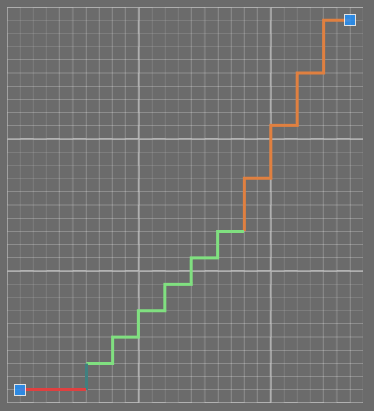

  3. ShapeLineDetailViewLinienansicht aktivieren.
    • In der Linienansicht erscheint die ausgewählte Schnittlinie.
      PresetStepping_DetailViewIni
  4. Auf das Gruppenfeld Stufungsvorgabe wechseln.
  5. Im Listenfeld StufungsverlaufList Box White die Option PresetSteppingVorgegebene Stufung auswählen.

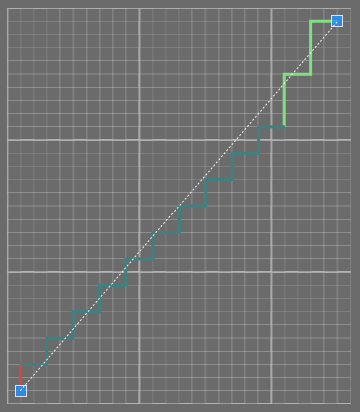

    • Linienansicht aktualisiert sich. Der Linienverlauf wird mit einer gepunkteten Linie angezeigt.
      PresetStepping_DetailView_DotLine

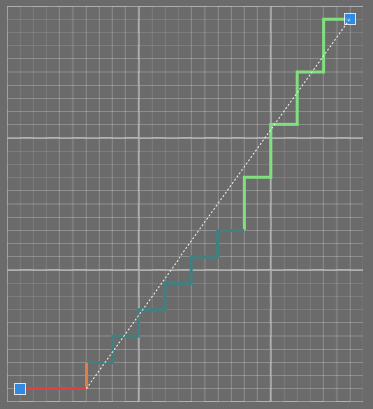

  6. Kontrollkästchen CheckBoxOnAbketteln am Linienfuß aktivieren.
    • Eingabefeld Linienbreite in MaschenTextBox+Spin_1 erscheint freigeschaltet.
  7. Im Eingabefeld Linienbreite in MaschenTextBox+Spin_1 den Wert 5 wählen.
  8. Linienansicht aktualisiert sich.
    PresetStepping_BindOff
  9. Kontextmenü im Hintergrund der Linienansicht öffnen.
    PresetStepping_ContextMenu
  10. Präferenzpunkt hinzufügen auswählen.
    • Der Präferenzpunkt wird durch einen rechteckigen Punkt angezeigt.
      PresetStepping_GreenCircle

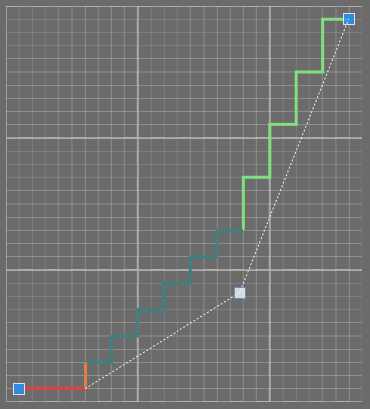

    • Die Linienansicht aktualisiert sich. Der Linienzug verläuft durch den Präferenzpunkt.
      Die Stufungen passen sich bestmöglich an den neuen Linienzug an.
      PresetStepping_WithPoint
  11. Mit gedrückter linker Maustaste den Präferenzpunkt an die gewünschte Position setzten.
    Info16 Fügen Sie so viele Präferenzpunkte wie nötig ein.
  • In den Unterlinien mit der Funktion Mindern sind Modul, Breite und Optik der Minderung aus den Standardvorgaben zugewiesen.
    HowTo_Philosophy_SmallSo ändern Sie die Minder-Vorgaben.
  • Die Stufungen in der Armlochminderung sind an den Präferenzpunkt angepasst.
    PresetStepping_result
