Abketteln

So definieren Sie einen Abkettelbereich im Ausschnitt:

    • Bemaßungsschnitt ist in Bemaßungsansicht FormularShapeView geöffnet.
    • Start- und Endpunkt des Abkettelbereichs sind horizontal und vertikal bemaßt.
      BindingOff_ShapePointsWithDimensionings
  1. Kontextmenü für die linke Schnittlinie des Abkettelbereichs öffnen.

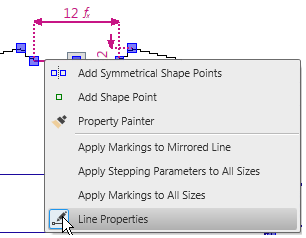

    BindingOff_ContextMenu
  2. ShapeLinePropertiesLinieneigenschaften wählen.
    • Toolfenster Linieneigenschaften erscheint.
    • In der Detailansicht rechts erscheinen die ausgewählte Schnittlinie und die gespiegelte Schnittlinie.

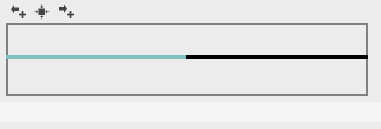

      BindingOff_DetailViewIni
  3. Im Gruppenfeld Stufungsvorgabe keine Einstellungen vornehmen.
  4. In der Linientabelle auf die Zeile mit Linien-Kennung M wechseln.
  5. In der Spalte Funktion im Listenfeld List Box White die Option Abketteln auswählen.
    • Spalte Abketteln Modul erscheint.
  6. In der Spalte Abketteln Modul im Listenfeld List Box White das Modul Abketteln, Ausschnitt, Beginn, schnell, 01 auswählen.
    • Die ausgewählten Abkettel-Vorgaben sind für die Schnittlinie festgelegt.
