Aufbau

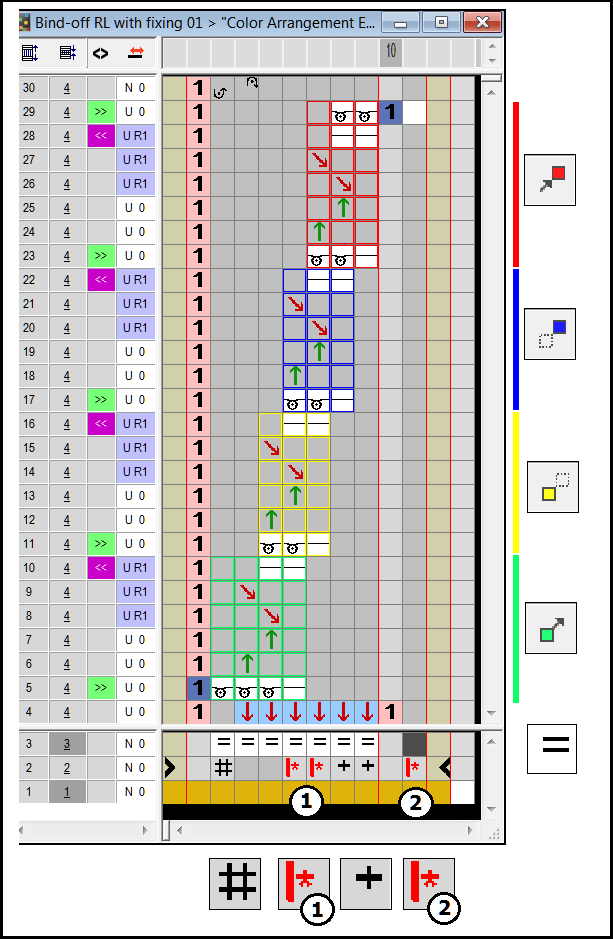

Aufbau am Beispiel Abketteln RL mit Fixierung 01_CA

Color Arrangements mit Wiederholbereichen benötigen zusätzlich Angaben:

• Wiederholbereiche: Mit den Symbolen , , und aus der Symbolleiste Color Arrangement definieren Sie innerhalb des Suchbereiches einer Farbe oder Formattributes vier Bereiche.
  Informationen hierzu finden Sie hier: Wiederholbereich zuordnen
• Wiederholungen:
• Mit den Symbolen und (1) innerhalb des Suchbereiches einer Farbe oder Formattributes definieren Sie die Wiederholungen außerhalb der Wiederholbereiche, im Beispiel die Technikreihen 4 und 30.
  Die Color Arrangements mit Wiederholbereichen erfordern in den meisten Fälle eine minimale Einsetzbreite.
  Hier gilt:
  Minimale Einsetzbreite = Breite erster Suchbereich – Anzahl außerhalb Form – Überbreite – Anzahl Wiederholungen oder
  In diesem Beispiel: 7 – 1 – 2 – 2 = 2
• Mit den Symbolen und (2) im Suchbereich ohne Wiederholbereiche wird die Wiederholung in Abhängigkeit vom Muster eingetragen.
