Definitions-Modul erstellen (FF)

Das Definitions-Modul soll das Abwerfen der Fixierungsmasche direkt nach dem Abketteln eintragen.

Funktionen für den linken Gestrickrand:

Sie benötigen folgende Module.

Definitions-Modul erstellen:

    1
    Funktion Neu / Modul im Menü Modul aufrufen.

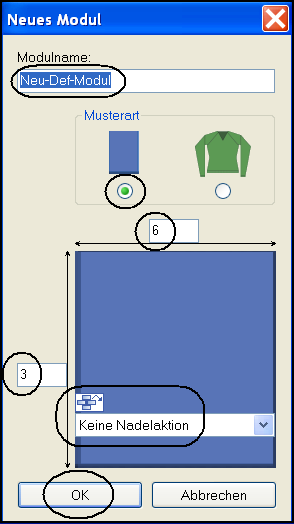

  1. Dialog Neues Modul erscheint
    2. 2
    Modul-Namen eintragen.
    3
    Musterart Standard auswählen.
    4
    Modul-Größe definieren. Breite 6, Höhe 3.
    5
    Nadelaktionsauswahl Keine Nadelaktion auswählen.
    6
    Mit OK Eingabe bestätigen.
  2. Fenster Eigenschaften öffnet sich.
    3. 7

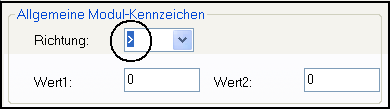

    In Registerkarte Technik, Rubrik Allgemeine Modul-Kennzeichen im Listenfeld Richtung> auswählen.
    8
    Mit Schaltfläche OK Auswahl bestätigen.
    : Erst die Richtung ermöglicht das Einsetzten des definierten Stufen-Moduls mit gleicher Richtung.

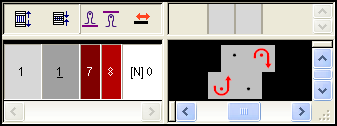

  3. Modul-Editor Technikansicht des Moduls öffnet sich
    4. 9
    Maschenlänge mit Wert Nicht definieren.
    10
    Im Menü Form, Dialog Leere Form erstellen auswählen.
    11
    Mit Taste F2 Form im Modul-Editor-Symbolansicht (Formansicht) öffnen.
    12
    Formansicht des Moduls aktivieren.
    13
    In Formansicht mit rechter Maustaste Form-Attribute auswählen.
  1. Der Dialog Form-Attribute erscheint

Modul Optionales Umhängen nach vorne zuweisen:

    1
    Form-Attribute Registerkarte Markierungen auswählen.
    2

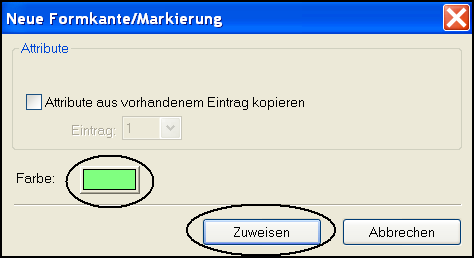

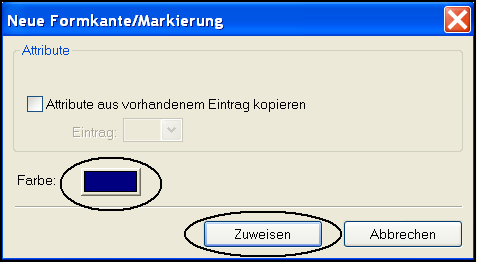

    Neue Markierung mit Schaltfläche anlegen.
  1. Neue Markierung wird angeboten
    2. 3
    Mit Schaltfläche Zuweisen Auswahl bestätigen.
  2. Neue Markierung ist angelegt
    3. 4
    Markierungen müssen für unterschiedliche Seiten definiert werden.
    Die Seite der jeweiligen Markierung im Dialog Form-Attribute angeben.
    5
    Markierung aktivieren.
    6
    Im Listenfeld SeiteLinks auswählen.
    7
    Markierung über Menü Markierung auswählen.
    8
    In Muster-Darstellung Formkanten aktivieren.
    9
    Markierung in Technikreihe 1 der Formansicht einzeichnen.
    10
    Im Dialog Form-Attribute Markierung auswählen.
    11

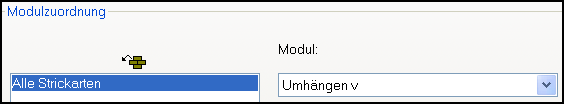

    Anzeigefeld Alle Strickarten mit Drag and Drop das Modul Umhängen v zuordnen.

Modul Abketteln zuweisen:

    1
    In Form-Attribute Registerkarte Kanten auswählen.
    2

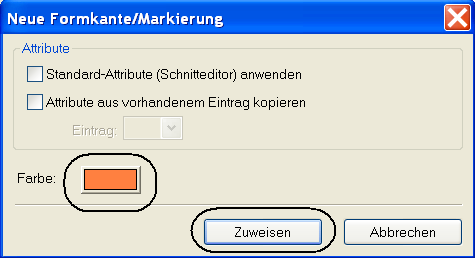

    Neue Kante mit Schaltfläche anlegen.
    3
    Farbe der neuen Kante ändern.
    4
    Mit Schaltfläche Zuweisen Auswahl bestätigen.
  1. Neue Kante ist angelegt
    2. 5
    Kante über Menü Kante und mit Taste Strg zusätzlich Form-Attribut Abketteln auswählen.
    6

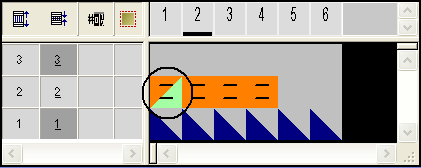

    In Formansicht in die ersten 4 Spalten der Technikreihe 2 das Abkettelsymbol eintragen.
    7
    Spaltenselektion für Breitenrapport erstellen und als Wiederholbares Teil definieren.
    8
    Im Dialog Form-Attribute Kante aktivieren.
    9
    In Registerkarte Allgemeines unter Funktion Abketteln auswählen.
    10
    In Registerkarte Abketteln aktivieren.
    11

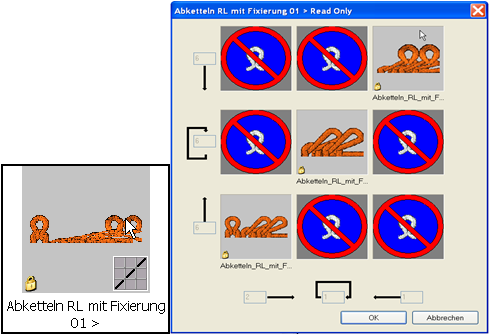

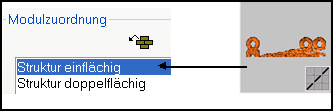

    Im Anzeigefeld Struktur einflächig mit Drag and Drop das Stufen-Modul Abketteln RL mit Fixierung 01 zuordnen.
    12
    Kontrollkästchen Gilt für alle Strickarten aktivieren.

Modul Abwerfen zuweisen:

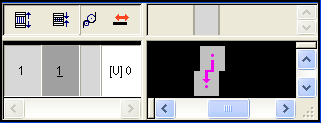

Das Modul zum Abwerfen der Fixierungsmasche hat eine Breite von zwei Nadeln. Die linke Nadelaktion liegt außerhalb Form, die rechte Nadelaktion innerhalb Form.
Die erforderliche Erweiterung nach links wird durch den Wert 1=-1 in den Moduleigenschaften definiert.

    1
    Formansicht des Definitions-Moduls aktivieren.
    2
    Im Dialog Form-Attribute die Registerkarte Markierungen auswählen.
    3
    Neue Markierung mit Schaltfläche anlegen.
  1. Neue Markierung wird angeboten.
    2. 4
    Mit Schaltfläche Zuweisen Auswahl bestätigen.
  2. Neue Markierung ist angelegt.
    3. 5
    Markierung 2 aktivieren.
    6
    Im Listenfeld SeiteRechts auswählen.
    7

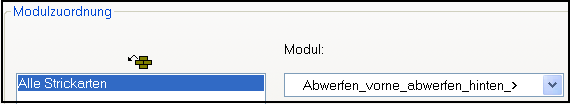

    Anzeigefeld Alle Strickarten mit Drag and Drop das Modul Abwerfen_vorne_abwerfen_hinten_> zuordnen.
    8
    Markierung 2 über Menü Form-Attribute auswählen.
    9
    Markierung in Technikreihe 2, Spalte 1 der Formansicht einzeichnen.

    Technikreihe 3 bleibt leer, so dass diese zum Abketteln gehörende Musterreihe abgearbeitet werden kann.
    10
    Modul-Editor Technikansicht des Definitions-Modul aktivieren.
    11

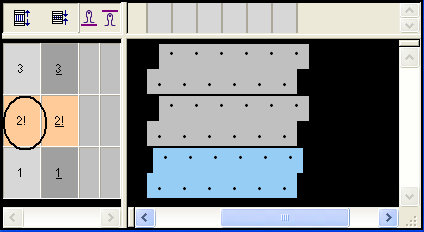

    Technikreihe 2 als Referenzreihe definieren.
  3. Die Referenzreihe wird automatisch in die Formansicht übernommen.
    4. 12

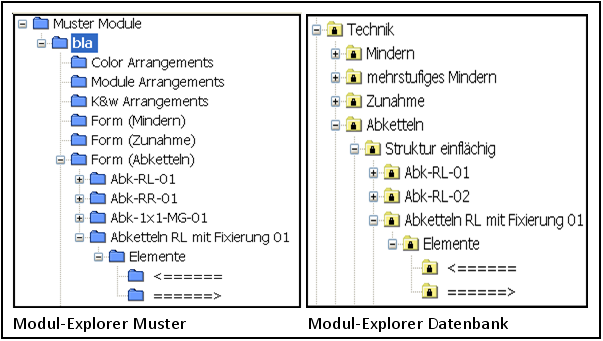

    Erstellte Module in einem neuen Modulknoten im Modul-Explorer Muster und bei Bedarf im Modul-Explorer Datenbank speichern.

    Erstellen Sie bei Bedarf das Definitions-Modul auch für den linken Gestrickrand.
    13
    Definitions-Modul der Kante zuweisen.
  1. Definitions-Module werden beim Bearbeitungsschritt Komplettes Expandieren ausgearbeitet.
