Schritt 3: Verbindungspunkte festlegen

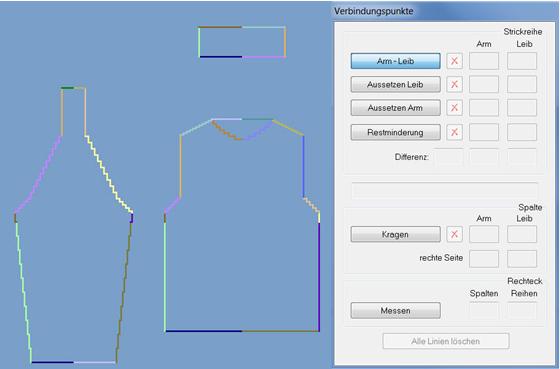

Grafische Schnittanzeige öffnen

    1
    Mit der Taste in der Symbolleiste des Shapewizard die Schnittanzeige öffnen.

Verbindungspunkte festlegen

    1
    Verbindungspunkt auswählen.
    2
    Cursor an die Kante eines Formteiles setzen und linke Maus Taste gedrückt halten.
    3
    Cursor an die Kante des zu verbindenden Formteiles bewegen und Endposition der Verbindung festlegen, linke Maus Taste loslassen.
    4
    Zum Löschen einer bestehenden Verbindung, die Taste drücken.
    5
    Mit den Tasten + und - im Nummerisch Block kann die Formansicht vergrößert oder verkleinert werden.

Benötigte Verbindungspunkte

Verbindungspunkte

Funktion

Arm - Leib

Erster Verbindungspunkt, referenziert die Position vom Arm zum Leib.

Aussetzen Leib

Längenausgleich oberhalb der Arm/Leib- Verbindung: wenn der Arm länger ist als der Leib.

Kragen

Das Element Kragen wird durch die Verbindung auf die entsprechende Breite gesetzt.

Verbindungspunkt Arm-Leib

  1. Keine Zunahme oder Minderung innerhalb der Arm-Leib Verbindung.
    1
    Den Verbindungspunkt Arm - Leib im Dialog Verbindungspunkt definieren.
    2
    Verbindungslinie vom Arm zum Leib setzen.
  1. Die Arm/Leib- Verbindung bestimmt die Position aller Bereiche zueinander.
  2. Der Strickablauf für die Arm- Leibverbindung wird bis zur Verbindungslinie eingetragen.

Verbindungspunkt Kragen

    1
    Den Verbindungspunkt Kragen im Dialog Verbindungspunkt definieren.
    2
    Verbindungslinie vom linken Kragenbeginn zum Beginn der rechten Armhälfte setzen.
  1. Nach Einklappen des Armes liegt der Kragen an der Außenkante Arm an.

Verbindungspunkt Aussetzen Leib

Verbindungslinie zwischen Sattel und Schulter.

    1
    Den Verbindungspunkt Aussetzen Leib im Dialog Verbindungspunkt definieren.
    2
    Mit gedrückter Strg Taste den Verbindungspunkt unterhalb der Übergangsreihe von Arm und Leib einzeichnen.

Zum folgenden Schritt 4: k&w- Datei erstellen
