Schritt 3: Verbindungspunkte festlegen

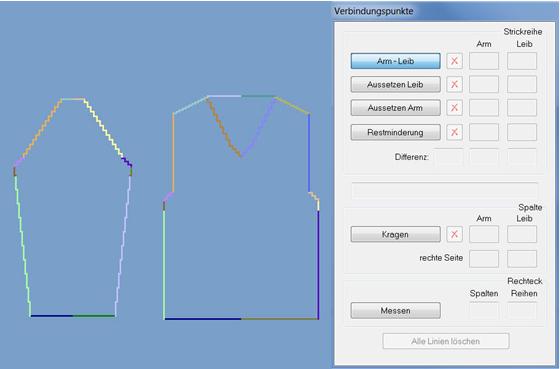

Grafische Schnittanzeige öffnen

    1
    Mit der Taste in der Symbolleiste des Shapewizard die Schnittanzeige öffnen.

Verbindungspunkte festlegen

    1
    Verbindungspunkt auswählen.
    2
    Cursor an die Kante eines Formteiles setzen und linke Maus Taste gedrückt halten.
    3
    Cursor an die Kante des zu verbindenden Formteiles bewegen und Endposition der Verbindung festlegen, linke Maus Taste loslassen.
    4
    Zum Löschen einer bestehenden Verbindung, die Taste drücken.
    5
    Mit den Tasten + und - im Nummerisch Block kann die Formansicht vergrößert oder verkleinert werden.

Benötigte Verbindungspunkte

Verbindungspunkte

Funktion

Arm - Leib

Erster Verbindungspunkt, referenziert die Position vom Arm zum Leib.

Restminderung

Verbindung der Restminderung vom Arm mit dem Leib unterhalb Schulterspickel.

Verbindungspunkt Arm-Leib

  1. Keine Zunahme oder Minderung innerhalb der Arm-Leib Verbindung.
    1
    Den Verbindungspunkt Arm - Leib im Dialog Verbindungspunkt definieren.
    2
    Verbindungslinie vom Arm zum Leib setzen.
  1. Die Arm/Leib- Verbindung bestimmt die Position aller Bereiche zueinander.
  2. Der Strickablauf für die Arm- Leibverbindung wird bis zur Verbindungslinie eingetragen.

Verbindungspunkt Restminderung

    1
    Den Verbindungspunkt Restminderung im Dialog Verbindungspunkt definieren.
    2
    Verbindungslinie von Restminderung Arm bis unterhalb Beginn Schulterspickel Leib setzen.

Zum folgenden Schritt 4: k&w- Datei erstellen
