Tiefhalten über Fangfunktion

Gestrick durch Abdecken über Fangfunktion tiefhalten

Problemfall:

Austreibende Nadeln ziehen das Gestrick trotz Niederhalteplatinen mit nach oben.
Dadurch gelangen bereits gestrickte Maschen nicht hinter die Nadelzunge.

Lösung durch die Funktion Tiefhalten über Fangfunktion:

Auf dem gegenüberliegenden Nadelbett werden zeitlich vor den strickenden Nadeln ebenfalls Nadeln ausgetrieben, die in den Lücken zwischen den strickenden Nadeln eine Art Kamm bilden.

Vorteile:

Serien-Stricksystem kann mit geringem Aufwand durch Austausch weniger Teile umgebaut werden.
Umgebautes Stricksystem kann in vollem Umfang die Funktionen Masche, Übergabe und Übernahme ausführen.
Alle ausführbaren Funktionen sind unabhängig von der Schlittenrichtung.

Nachteil:

An diesem System kann kein Fang gestrickt werden.

Teile zum Schlossumbau:

Systemabstand

6 Zoll Schloss

5 Zoll Schloss

Feinheit [E]

2,5.2 / 3,5.2

5 / 5.2

2,5.2 m.4L

3,5.2 m.4L

7 / 8

10 / 7.2

6.2(12m.10)

Nachrüstsatz

„Gestrick tiefhalten über Fangfunktion“

269679

269680

269681

269682

269683

269684

Anwendungsbeispiele:

Bei Fang mit Flottung ohne Abdeckschloss kann beim Nadelaustrieb der komplette Faden hochgeschoben werden. Bei der nachfolgenden Maschenbildung liegt der Faden dann als Flottung im Gestrick.
Wird das Abdeckschloss auf der gegenüberliegenden Seite des Fangs mit Flottung verwendet, hält das Abdecken die Flottung unter den austreibenden Nadeln und in der Nachbarnadel kann der Fang nicht beim Nadelaustrieb hochgeschoben werden.

(4) Schlauch hinten mit tiefhalten vorne

(3) Fang hinten Flottung

---------------------------------------------------

(2) Schlauch vorne mit tiefhalten hinten

(1) Fang vorne Flottung

Neu eingelegte Schussfäden werden nicht sicher unterhalb des Nadelkreuzes (Schnittpunkt Auflageflächen gegenüberliegender Nadeln) gehalten, da sie noch nicht in das Gestrick eingebunden sind.
Durch das Austreiben von Tiefhaltenadeln kann der Schussfaden im Kammspalt verriegelt werden bis eine Maschenreihe darüber gestrickt wurde.
An Farbfeldrändern beim Intarsienstricken tritt das Problem auf, dass der Faden, der vom Fadenführer ins Farbfeld zurückgeht so hoch liegt, dass er nicht von der ersten Nadel des Farbfeldes erfasst wird.
Diese Verbindung wird von einer Tiefhaltenadel definiert tief gehalten und kann so sicher vom vorgesehenen Nadelhaken erfasst werden.

Schlossfunktion
Nadelbahn „Gestrick tiefhalten“ über Fangfunktion : (Abbildung 5 Zoll Schloss)	Teiletausch bei Umbau auf Tiefhalteschloss:
	Strickaustriebsteil Abzugsteil li. / re. Fangbegrenzungsteil Drückerteil Fang Übernahmeteil (nur 6“) Drückerteil Übergabe entfällt
Beispiel Nadelaustrieb
	Beispiel: Stricken vorne, Abdecken hinten: Strickablauf: << S:R-F; S1 (1) Abdeckkurve hinten (beginnt ca. 2 Nadeln vor der Strickkurve) (2) Strickaustrieb vorne (3) Position Fadenführer

Programmierung mit der M1plus:

Schloss ist für Tiefhalten über Fangfunktion an der Maschine umgebaut

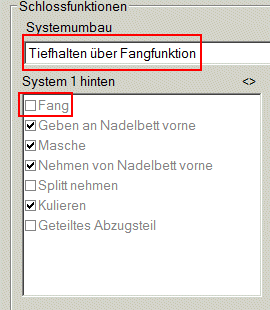

1: Bei den Schlossfunktionen für jedes an der CMS umgebaute System (vorne und/oder hinten) die Option Tiefhalten über Fangfunktion als Systemumbau definieren.

2: Stricken und Tiefhalten mit der Nadelaktion Fang definieren.
z.B. Masche Vorne - Fang Hinten, das bedeutet: Vorne Masche und hinten Abdecken

Damit ist Stricken mit Fang nicht mehr erlaubt.
Die Systemfunktion Fang wird deaktiviert.

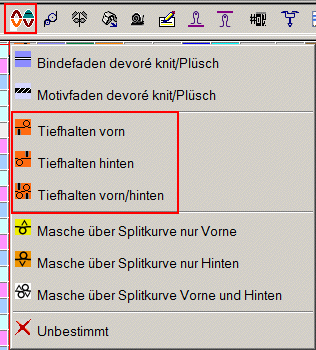

3: Zum Tiefhalten in der Steuerspalte Systemfunktion einen dieser 3 Einträge definieren.

Die Sintralangabe für Stricken mit Abdecken lautet:

S:A-#G; Y:3; S2
vorne Masche (A) und hinten Fang (G) = Abdecken
S:#G-A; Y:3; S2
hinten Masche (A) und vorne Fang (G) = Abdecken

Das # signalisiert die Funktion „Tiefhalten über Fangfunktion“

1: Die Technikbearbeitung und die Ermittlung der Nadelbelegung berücksichtigen automatisch diese Einstellungen.

Sintral wird entsprechend erzeugt.
