Geteiltes Abzugsteil

Schussfaden früher einschließen bei RR-Gestricken

Problemfall:

Schussfaden früh durch den Nadelaustrieb einschließen.

Vorteile:

Nadelsenker (Abzugsteil) kann mit geringem Aufwand getauscht werden.
„Geteiltes Abzugsteil“ kann für jedes System und für beide Schlittenrichtungen getrennt konfiguriert werden.
Umgebautes Schloss mit „geteiltem Abzugsteil“ kann in vollem Umfang die Funktionen Masche und Fang ausführen.

Nachteil:
Das Umhängen und Splitten ist in diesem Schloss nicht möglich.

Teile zum Schlossumbau:

Systemabstand

6 Zoll Schloss

5 Zoll Schloss

Feinheit [E]

---

Nachrüstsatz

„Geteiltes Abzugsteil“

---

259661 links

259662 rechts

Anwendungsbeispiele :

Neu eingelegte Schussfäden werden nicht sicher unterhalb des Nadelkreuzes (Schnittpunkt Auflageflächen gegenüberliegender Nadeln) gehalten da sie noch nicht in das Gestrick eingebunden sind. Durch das frühere Austreiben über die Umhängekurve kann der Schussfaden im Kammspalt sicherer „verriegelt“ werden bis die Maschenreihe darüber gestrickt wird.

Schlossfunktion
	Blaue Linie: Zeigt die Nadel-Kurve bei RR. Der Austrieb erfolgt bereits vor dem Nadelsenker. Das Abdecken wird um die Nadelsenkerbreite erweitert. Rote Linie: Zeigt die Nadel-Kurve bei „Gestrick Tiefhalten über Übernahmefunktion“ mit dafür konzipiertem Schlossumbau.
Nadelaustrieb ohne geteiltes Abzugsteil	Nadelaustrieb mit geteiltem Abzugsteil

Programmierung mit der M1plus:

Schloss ist mit geteiltem Abzugsteil umgebaut.

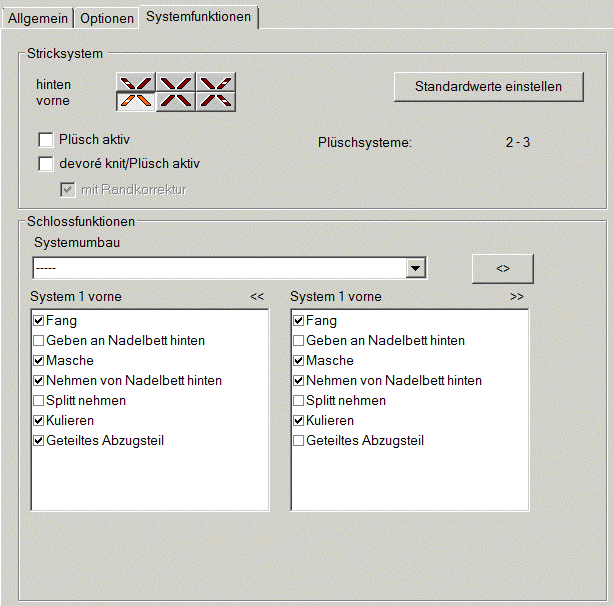

1: Bei den Schlossfunktionen für jedes System (vorne und/oder hinten) die Option Geteiltes Abzugsteil als Systemumbau definieren.

Geben an Nadelbett hinten wird automatisch in diesem System deaktiviert.

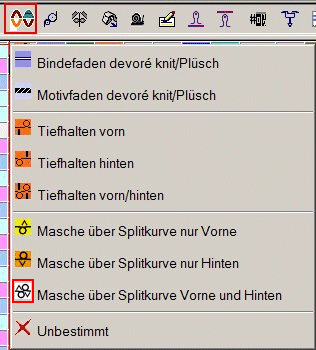

2: Masche über Splitkurve Vorne und Hinten in die Steuerspalte Systemfunktion eintragen.

3: Schuss mit RR im gleichen System einzeichnen.

4: Schlossfunktion festlegen.

Bei einem geteilten Abzugsteil ist die Maschenlänge eingeschränkt.
Nur der Weg ab der Teilung bis an die Kulierfläche steht zur Verfügung.
Daher folgende feinheitsabhängige Einschränkung:

Feinheit	Maximal zulässiger NP Wert
E10	11.8
E12	12.6
E14	13.0
E16	---
E18	---
E6.2	12.6
E7.2	13.0
E8.2	---

Pro System vorne/hinten und Richtung wird bei der Technikbearbeitung automatisch geprüft:

geteiltes Abzugsteil vorhanden?
überschreitet die zugewiesene Maschenlänge den maximalen NP-Wert?

Falls dies der Fall sein sollte, kommt folgender Meldetext:
Bei geteiltem Abzugsteil wird der maximale Maschenlängen-Wert (max-Wert) überschritten.

Sintralangabe für Masche über Splitkurve Vorne und Hinten mit geteiltem Abzugsteil: #XS%AH(5) %HY (6);
