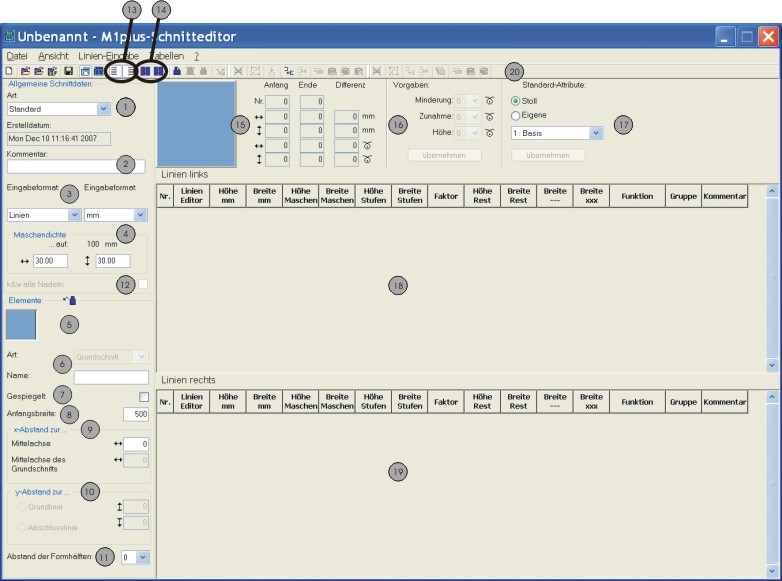

Schnitteditor

1

Art

Typ des Schnitts - Standard oder k&w

2

Kommentar

Beschreibung zum Schnitt (nur informativ).

3

Eingabeformat /
Anzeigeformat

Möglichkeiten zur Schnitterstellung:

Linien

Eingabeformat in den Tabellen: Millimeter oder Zoll

Maschen

Anzeigeformat in den Tabellen

Stufen

4

Maschendichte eingeben entsprechend des gewählten Anzeigeformats

5

Einzelanzeige aller erstellten Elemente

Neues Element erstellen

Element löschen

Anzeige aller Elemente in einer Grafik

6

Art der Elemente:

• Grundschnitt (VT, RT, Arm)
• Ausschnitt Hals (außerhalb Form- Ausschnitt strickt nicht)
• Loch (mit Symbol außerhalb Form)
• Spickel (mit Symbol innerhalb Form)
• Öffnung (Trennung)
• Ausschnitt Hals – Markierung (Ausschnitt strickt, Markierungen an Ausschnittkante)
• Loch - Markierung (Loch strickt, Markierungen an Lochkante)
• Öffnung – Markierung (Öffnung strickt, Markierungen an Öffnungskante)

7

Gespiegelt:

Schnitt / Form symmetrisch

Schnitt / Form asymmetrisch

8

Gesamt Anfangsbreite einer Form

9

x-Abstand zur ...

Mittelachse

Horizontaler Abstand der Elementhälften zur Mittelachse

Mittelachse des Grundschnitts

Horizontaler Abstand des ganzen Elements in Bezug zur Mittelachse des Grundelements

10

y-Abstand zur ...

Grundlinie

Vertikaler Abstand eines Elementes zur Grundlinie

Abschlusslinie

Vertikaler Abstand eines Elementes zur Abschlusslinie

11

Abstand der Formhälften:
Wert : 0 = Formhälfte wird gespiegelt
Wert : 1 = Formhälfte wird gespiegelt und mit Abstand von einer Spalte innerhalb Form platziert.

12

k&w-Schnitt mit allen Nadeln erstellen (für CMS – MC mit Zusatzbetten)

13

Tabelle für die linke Formhälfte anzeigen

Tabelle für die rechte Formhälfte anzeigen

14

Tabelle für linke Markierungen anzeigen

Tabelle für rechte Markierungen anzeigen

15

Grafische Anzeige und Koordinaten des gewählten Elements

16

Vorgaben für Stufung bei Minder- und Zunahmekanten.

17

Standardattribute für die Schnittkanten (einfache Zuordnung von Attributen)

Stoll

Auswahlliste mit STOLL Standardattributen für Mindern, Zunahme und Ausblenden in Abhängigkeit des Maschinentyps

Eigene

Auswahlliste mit eigen erstellten Standardattributen

18

Anzeige der Tabelle mit Kantenlinien links

19

Anzeige der Tabelle mit Kantenlinien rechts

20

Symbolleiste zur Bearbeitung der Tabellen
