Form im M1plus Schnitteditor erstellen

I. Form erstellen:

    1
    Über Menü Form / Schnitteditor (Schnitte erstellen/bearbeiten)... den Dialog M1plus-Schnitteditor öffnen.
  1. Der Dialog wird geöffnet.
    2
    Einen bestehenden Schnitt über Menü Datei / Öffnen .shv-Schnitt [mm] ... öffnen.
    -  oder  -
    klicken.
    Beispiel: D:\Stoll\M1plus\Version\Form\5_Top-Vorderteil.shv
    3
    Über Menü Datei / Umrechnen und Speichern unter... die Form *.shv ins Format *.shp umrechnen.
    4
    Grundelement ändern.

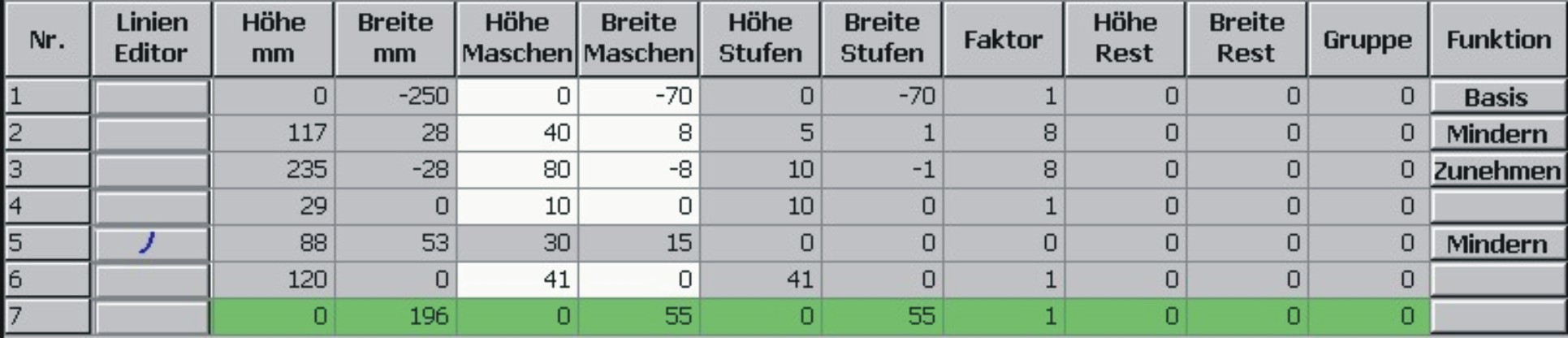

Grundelement Vorderteil:

    5
    Element Ausschnitt Hals ändern.

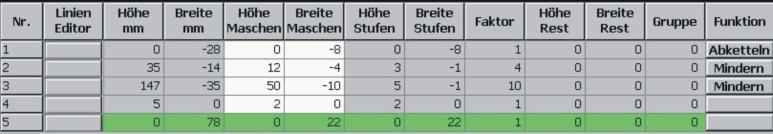

Element Ausschnitt Hals:

    6
    Den Kanten der Elemente in der Spalte Funktion die Ausblend- und Minderattribute zuordnen.

Strickart

Mindern

Abketteln

Ausblenden



Breite:

Stufung:

Methode:



Jacquard-Flottung (einflächig)

Beliebig

1-3 Maschen

Abk-RL-01
Abk-RL-02
  • Automatisch werden die Motivfarben am Rand im 1x1 ausgeblendet und gestrickt.
  • Ausblendbreite: 2 Nadeln breit
  • Automatisches Ausblenden kann deaktiviert werden

: In der Symbolansicht über Form-Attribute / Registerkarte Ausblenden lässt sich das Ausblenden auch deaktivieren.

Jacquard-Ringel (doppelflächig)

1 Masche

1 Masche

Abk-RR-01
Abk-RR-02
Abk-TC4-RR-01
Abk-TC-R-RR-01
Abk-TC-T-RR-01

Jacquard-Köper (doppelflächig)

Jacquard-Netz (doppelflächig)

    7
    Schnitt speichern über Menü Datei / Speichern oder Speichern unter....
  1. Der Schnitt wird im shp Format gespeichert.
    8
    Schnitt-Editor mit schließen.
