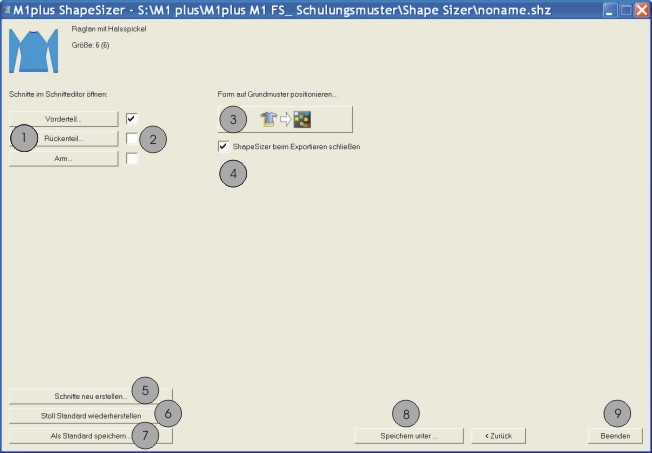

ShapeSizer: Einstellungen ändern und Dialog schließen

Nr.

Funktion

1

Formelemente, der in der Größentabelle selektierten Größe, im Schnitt-Editor öffnen.

2

Formelement Vorderteil, Rückenteil oder Arm zum Erstellen eines neuen Musters auswählen.

3

Öffnen eines neuen Musters mit dem unter (2) ausgewählten Formelement.

4

Nach dem Exportieren des Formelements wird der Dialog ShapeSizer geschlossen.

Nach dem Exportieren des Formelements wird der Dialog ShapeSizer nicht geschlossen

5

Die im Schnitt-Editor geänderten Schnittdateien (*.shp) werden gelöscht und anhand der Daten aus der shz-Datei werden neue Schnittdateien (*.shp) erstellt.

: Der Schnitteditor wird durch den ShapeSizer geöffnet.

6

Eigener Standard (defaultuser-Dateien) werden aus dem Verzeichnis gelöscht und die defaultform-Datei wird verwendet.

7

Attribut-Änderungen als eigenen Standard defaultuser_xxx .shp abspeichern.
:
Beinhaltet ein Verzeichnis defaultuser-Dateien, so werden diese Daten zum Öffnen der Form herangezogen.

8

Größentabelle als *.shz Datei speichern.

9

ShapeSizer beenden.

    1
    Unter (2) das zu exportierende Element selektieren.
    2
    Kontrollkästchen (4) aktivieren.
  1. Nach dem Exportieren der Form wird der Dialog ShapeSizer geschlossen.
    3
    Taste drücken.
  1. Das selektierte Element der Form wird auf das bereits geöffnete Muster gelegt.
    - oder -
    Der Dialog Neues Muster erscheint.
