Form im M1plus Schnitteditor erstellen

I. Schnitt erstellen:

    1
    Über Menü Form / Schnitteditor (erstellen/bearbeiten)... den Dialog M1plus-Schnitteditor öffnen.
    2
    Einen bestehenden Schnitt über Menü Datei / Öffnen .shv-Schnitt [mm] … öffnen.
    -  oder  -
    Mit einen bestehenden Schnitt öffnen.
    Beispiel: D:\ Stoll \ M1plus \ x.xx.xxx \ Form \ 2_set-in-front-v-neck-38.shv.
    -  oder  -
    Mit einen neuen Schnitt erstellen.
    3
    Über Menü Datei / Umrechnen und Speichern unter... die *.shv Form umrechnen in das Format *.shp.
    4
    Grundelement und Element Ausschnitt Hals ändern:

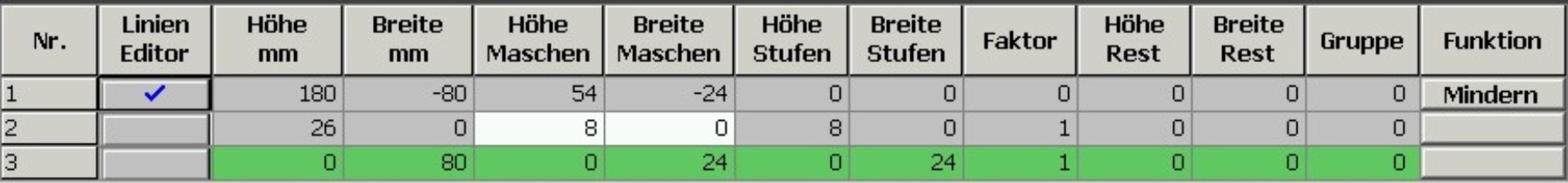

Grundelement Vorderteil:

Grundelement Vorderteil - links

Die Gesamtbreite der Form sollte durch 4 teilbar (Modulbreite der 2x2 Rippe) sein. Das Resultat der Division muss geradzahlig sein.

Beispiel: Gesamtbreite 144 geteilt durch 4 = 36

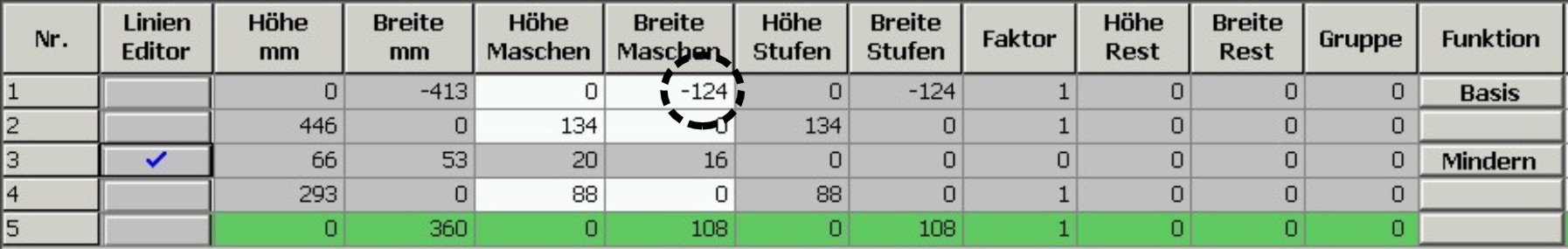

Element Ausschnitt Hals:

Element V-Ausschnitt

Attribute

Ausblenden

Modul aus dem Modul Explorer Datenbank

Ausblendbreite

beliebig

Mindermethode

  • L-R gemeinsames Umhängen
  • L-R getrenntes Umhängen

Minderbreite

= Ausblendbreite

    5
    Schnitt speichern über Menü Datei / Speichern oder Speichern unter....
  1. Der Schnitt wird im shp Format gespeichert.
    6
    M1plus Schnitteditor mit schließen.
