Form im M1plus Schnitteditor erstellen

I. Schnitt erstellen:

    1
    Über Menü Form / Schnitteditor (erstellen/bearbeiten)... den Dialog M1plus-Schnitteditor öffnen
  1. Der Dialog wird geöffnet.
    2
    Einen bestehenden Schnitt über Menü Datei / Öffnen .shv-Schnitt [mm] … öffnen.
    -  oder  -
    klicken.
    Beispiel: D:\ Stoll \ M1plus \ x.xx.xxx \ Form \ 2_set-in-front-v-neck-38.shv
    -  oder  -
    Mit einen neuen Schnitt erstellen.
    3
    Über Menü Datei / Umrechnen und Speichern unter... die *.shv Form in das *.shp Format umrechnen.
    4
    Grundelement und Element Ausschnitt Hals ändern:

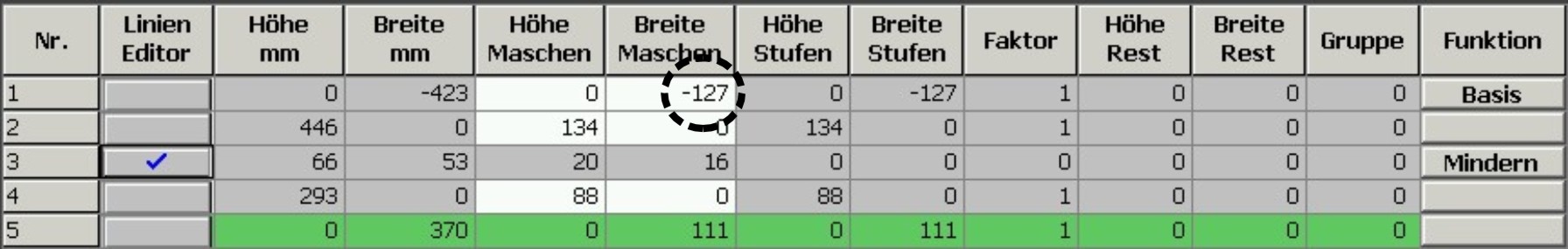

Grundelement Vorderteil:

Grundelement Vorderteil - links

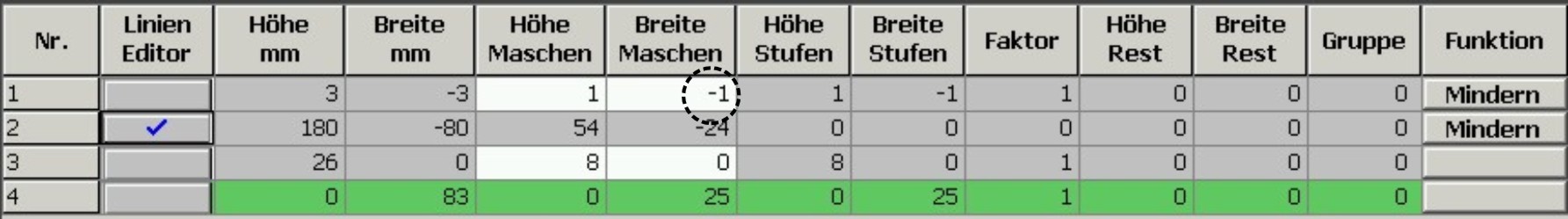

Die Gesamtbreite der Form muss durch 4 teilbar sein. Dieser Gesamtbreite zwei Maschen hinzuaddieren.
Resultat: Linker und rechter Rand sind stricktechnisch gleich.



Element Ausschnitt Hals:

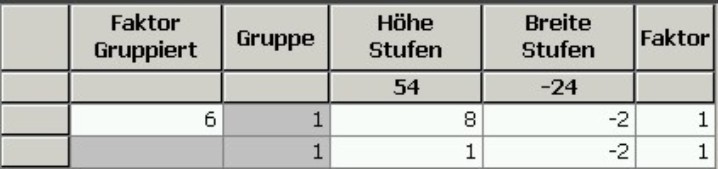

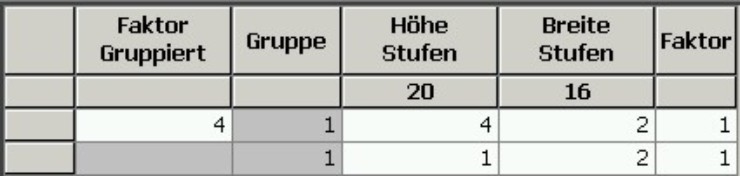

Element V-Ausschnitt



Attribute

Ausblenden

Linker Rand

rechte Seite im V‑Ausschnitt

Rechter Rand

linke Seite im V‑Ausschnitt

Ausblendbreite

Beliebig

Mindermethoden

  • L-R gemeinsames Umhängen
  • L-R getrenntes Umhängen
  • Masche v getrennt Umhängen aufliegend
  • Masche v aufgeteilter Versatz

Minderbreite

= Ausblendbreite

    5
    Schnitt speichern über Menü Datei / Speichern oder Speichern unter....
  1. Der Schnitt wird im shp Format gespeichert.
    6
    M1plus Schnitteditor mit schließen.
