Form erstellen

I. Schnitt erstellen:

    1
    Über Menü Form / Schnitteditor (Schnitte erstellen/bearbeiten)... den Dialog M1plus-Schnitteditor öffnen.
  1. Der Dialog wird geöffnet.
    2
    Einen bestehenden Schnitt über Menü Datei / Öffnen .shv-Schnitt [mm] … öffnen.
    3
    Beispiel: D:\Stoll\M1plus\Versions\Form\2_set-in-front-v-neck-38.shv.
    -  oder  -
    Mit Symbol einen neuen Schnitt erstellen.
    4

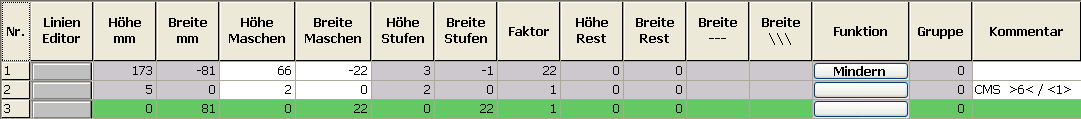

    Element für Grundelement erstellen.

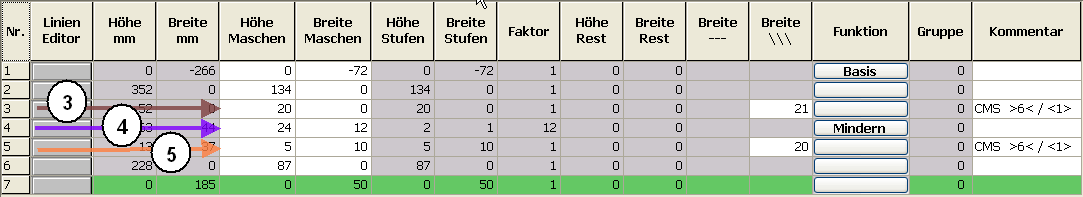

Grundelement Vorderteil linke Kante:

    5
    Die Höhe und Stufung der Formkanten müssen auf die entsprechenden Module abgestimmt sein.

Kanten Nr.

Höhe Maschen

Breite Maschen

Höhe Stufen

Breite Stufen

Nr. 3

20

0

20

0

Nr. 4

24

12

2

1

Nr. 5

5

10

5

10

  1. Um die Formerstellung zu vereinfachen sind hier als Beispiel Module für Rand 1x1 in der Formansicht Basis dargestellt.
    2. 6
    Kontrollkästchen Gespiegelt deaktivieren und die Tabelle für rechte Seite erstellen.
    7
    Element für Ausschnitt erstellen.

Element Ausschnitt Hals:

    8
    Grundelement selektieren und den Abstand der Formhälften auf 1 setzen.
  1. Der V-Ausschnitt wird mit einer Nadel begonnen.
    9
    Element Ausschnitt Hals selektieren.
    10
    Die Taste in der Symbolleiste anklicken.
  1. Der Dialog Linien links Nr.: 1 wird geöffnet.
    11
    Unter Modulzuordnung Struktur doppelflächig anklicken und im Auswahlmenü das Modul Struktur doppelflächig V1 für den Start des V-Ausschnitts auswählen.
    12
    Die Horizontale- und Vertikale Offset Position festlegen.
    13
    Den Kanten des Grundelements und des Elements Ausschnitt Hals Ausblendmodule zuordnen.
    14
    Ausblendmodule aus dem Modul-Explorer Datenbank verwenden,
    -  oder  -
    Eigene Ausblendmodule erstellen.
