Module für Rand zuordnen

Module für Rand 1x1 den Kanten zuordnen:

    1
    Den linken und rechten Kanten des Grundelements Nr. 3, 4, 5 die Module für 1x1 Rand zuordnen.

Linke Kante

Kante Nr.

Modulanhme

Funktion

3

10N_20R_RR>1x1_links_aufliegend

Ausblenden

4

10N_2R_><_MV_L

Mindern

5

10N_5R_1x1>RR_L

Ausblenden

    2

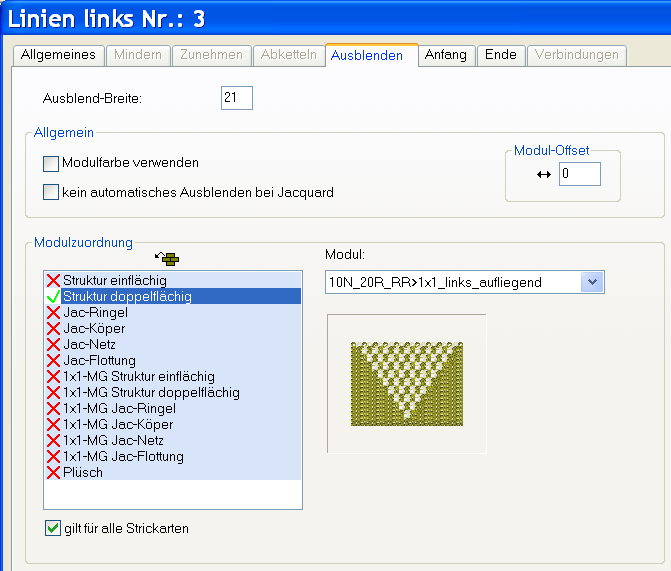

    Der Kannte Nr. 3 unter Ausblenden das Modul mit Drag&Drop zuordnen.
  1. Die Ausblend-Breite wird automatisch eingetragen.
    2. 3

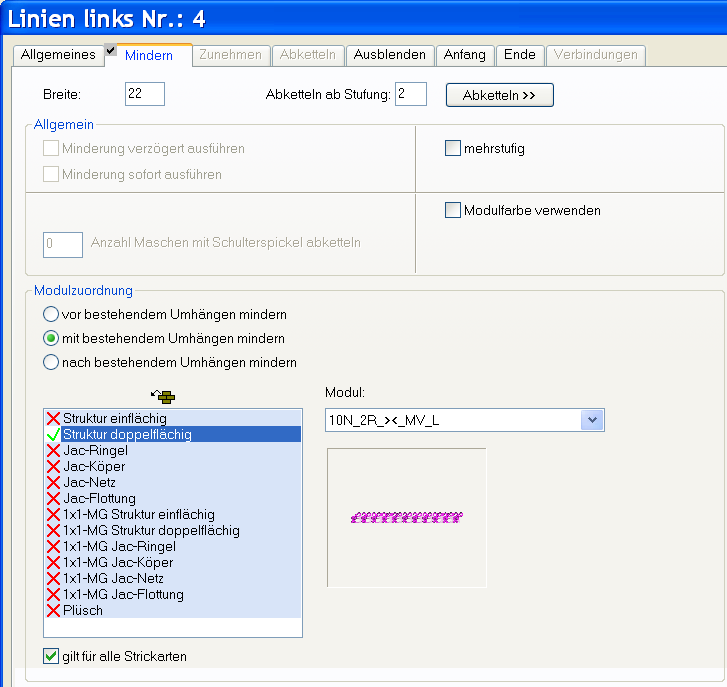

    Der Kannte Nr. 4 unter Mindern das Modul zuordnen.
  1. Die Breite wird automatisch eingetragen.
    2. 4

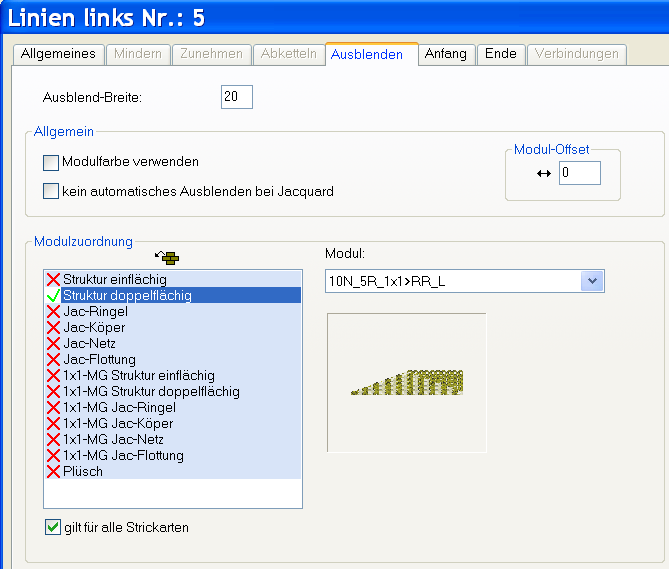

    Der Kannte Nr. 5 unter Ausblenden das Modul zuordnen.
  1. Die Ausblend-Breite wird automatisch eingetragen.
    2. 5
    Den rechten Kanten des Grundelements Nr. 3, 4, 5 Ausblend- und Mindermodule für rechte Seite zuordnen.

Linke Kante

Kante Nr.

Modulanhme

Funktion

3

10N_20R_RR>1x1_rechts_aufliegend

Ausblenden

4

10N_2R_><_MV_R

Mindern

5

10N_5R_1x1>RR_R

Ausblenden

    6
    Schnitt speichern über Menü Datei / Speichern oder Speichern unter....
  1. Der Schnitt wird im shp Format gespeichert.
    7
    Schnitt-Editor mit schließen.
