Color Arrangement erstellen

I. Color Arrangement #1 erstellen und eintragen:

1: Gesamtes Muster in der Höhe selektieren.

2: Taste anklicken.

Der Color Arrangement Editor wird geöffnet.

3: Color Arrangement modifizieren:

Im ausführenden Bereich folgendes ändern:

Strickablauf ändern (Garnfarbe #31 strickt durch).
Zusatzreihen für den Schussfaden mit Garnfarbe #3 und der Nadelaktion Schussfaden/ Umhängen nach vorne mit Flottung und Flottung ohne Umhängen einzeichnen.
Zusatzreihen für das Umhängen einfügen und Umhängesymbol einzeichnen.

II. Steuerspalte Einstreifer:

Steuerspalte Schuss-Einstreifer und Steuerspalte Einstrick-Einstreifer

Diese Steuerspalten können im Design-Muster sowohl als auch im Color Arrangement-Editor verwendet werden.

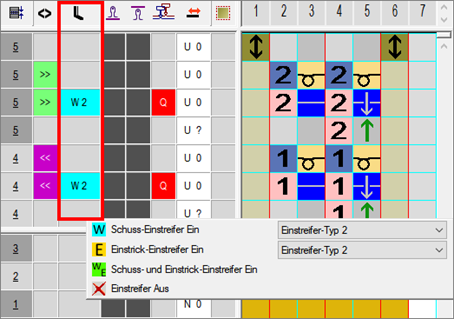

Steuerspalte: Einstreifer
Auswahlmenü:
	Schuss-Einstreifer einschalten : Schuss-Einstreifer arbeitet vorlaufend zum Stricksystem
	Auswahlmenü für den in der Maschine eingebauten Einstreifer-Typ Einstreifer-Typ 1: W1 (entspricht dem ‘alten’ W) = Einstreifer mit flacher Nut Einstreifer-Typ 2: W2 = Einstreifer mit tiefer Nut
	Einstricken-Einstreifer einschalten : Einstrick-Einstreifer arbeitet nachlaufend zum Stricksystem
	Auswahlmenü für den in der Maschine eingebauten Einstreifer-Typ
	Schuss-Einstreifer und Einstrick-Einstreifer einschalten : Einstreifer-Typ wird durch die Angaben unter und gesetzt. Beispiel: Auswahl Einstreifer-Typ 2 bei + ergibt in der Steuerspalte

III. Unzulässige Kombinationen:

System 1	Einstrick-Einstreifer eingeschaltet	Resultat: Die Einstreifer kollidieren.
System 2	Schussfaden-Einstreifer eingeschaltet
System 2	Einstrick-Einstreifer eingeschaltet
System 3	Schussfaden-Einstreifer eingeschaltet
System 1	Einstrick-Einstreifer eingeschaltet	Resultat: Einstreifer kollidiert mit Schuss-Fadenführer
System 2	Schuss-Fadenführer aktiv
System 2	Einstrick-Einstreifer eingeschaltet
System 3	Schuss-Fadenführer aktiv

Achtung!

Die Einstreifer vorne und hinten dürfen nicht gleichzeitig eingeschalten werden, da sie sonst kollidieren.

Diese ‚unzulässigen‘ Kombinationen werden durch die Technikbearbeitung erkannt und somit die Bearbeitung abgebrochen.

IV. Nadelaktionen für den Schussfaden:

Nadelaktion	Bedeutung
+ Garn-/Fadenführerfarbe	Fadenführer (Schuss) läuft vor dem Stricksystem mit der Nadelaktion Flottung und im darauffolgenden Stricksystem wird nach hinten umgehängt.
+ Garn-/Fadenführerfarbe	Fadenführer (Schuss) läuft vor dem Stricksystem mit der Nadelaktion Flottung und im darauffolgenden Stricksystem wird nach vorne umgehängt.
+ Garn-/Fadenführerfarbe	Fadenführer (Schuss) läuft vor dem Stricksystem mit der Nadelaktion Flottung und im darauffolgenden Stricksystem wird im vorderen Nadelbett abgeworfen.
+ Garn-/Fadenführerfarbe	Fadenführer (Schuss) läuft vor dem Stricksystem mit der Nadelaktion Flottung und im darauffolgenden Stricksystem wird im hinteren Nadelbett abgeworfen.
	: Diese Nadelaktionen können nicht mit Nadelaktionen Stricken in der gleichen Strickreihe kombiniert werden.

V. Symbole für den Schussfaden im CA anwenden:

In der Spalte für den Schussfadenführer ein einfügen.

Symbol	Bedeutung
	Mögliche Definition eines Fadenführers als Schussfadenführer In der Steuerspalte der Symbolansicht oder im Color Arrangement Im Dialog Plattieren : Dieser Fadenführer läuft mit einem definierten Abstand vor dem Stricksystem. Für den Q-Fadenführer wird im Sintral der gleiche Befehl wie für die Splittechnik verwendet: $XS n – m : Dieser Befehl erlaubt die Mitnahme eines Fadenführers im Stricksystem beim Umhängen.

Symbol

Bedeutung

Mögliche Definition eines Fadenführers als Schussfadenführer

In der Steuerspalte der Symbolansicht oder im Color Arrangement
Im Dialog Plattieren

: Dieser Fadenführer läuft mit einem definierten Abstand vor dem Stricksystem.
Für den Q-Fadenführer wird im Sintral der gleiche Befehl wie für die Splittechnik verwendet:

$XS n – m

: Dieser Befehl erlaubt die Mitnahme eines Fadenführers im Stricksystem beim Umhängen.

1: Color Arrangement Editor mit schließen.

CA wird gespeichert und der Farbeintrag in die Steuerspalte eingetragen.
