Besonderheiten der ADF 530-32 W
I. Erläuterung der Maschinenbezeichnung ADF 530-32 W:
- ADF bedeutet Autark Direkt Feed
- Maschine hat 32 autarke Fadenführer
- ‚W‘ bedeutet ‚weave-in‘ und steht gleichbedeutend für Schusseinstreifer
II. Technische Änderungen:
- EP – Steuerung (einphasige Steuerung)
- PEP – Productivity Enhancement Pack
- Optimierung der Strickprozesse durch angepasste Schlittengeschwindigkeiten
- Verbesserung der Möglichkeiten der Fadenführerstaffelung
- An vorderem und hinterem Schlittenteil befinden sich je drei Schusseinstreifer
- Platinenöffner sind nicht gefedert
|
| |
1 | Schusseinstreifer in Tätigkeit |
2 | Schusseinstreifer außer Tätigkeit |
III. Schlitten:
Bei Montage / Demontage ist folgendes zu beachten:
- Unterlagenblättchen für den Schusseinstreifer zur Einstellung der Position in Kammspaltmitte
- Unterlagenblättchen für den Platinenöffner zur Einstellung der Öffnungsweite der Platinen
Platinenöffner
Zwischen geöffneter Platine und Platinenöffner sollte noch ein kleiner Spalt sein, um den Verschleiß der Platinenfüße zu vermeiden.
IV. Nadelbett:
- Andere Begrenzer, da ein breiterer Kammspalt notwendig ist.
V. Notwendige Referenzfahrten an der Maschine:
- Schlittenreferenzfahrt
- Fadenführerreferenzfahrt
- Referenzfahrt der Schussfaden-Einstreifer
Einstreiferreferenzfahrt
Diese Referenzfahrt darf nur im Nadelbettbereich ausgeführt werden. Ebenfalls darf kein Fadenführer im Schlitten stehen.
Referenzfahrt niemals im Bereich des Klemm- & Schneidbetts ausführen.

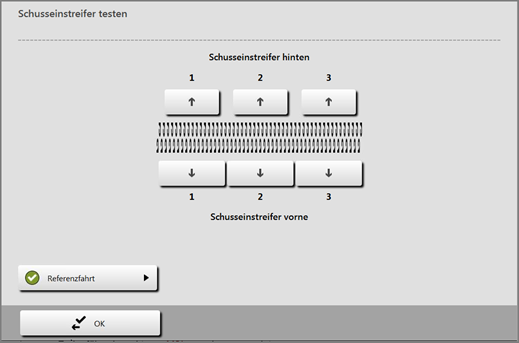

VI. Einstellen / Justage der Einstreifer:
- Einstellen / Justage erfolgt über die Taste
Muster
einrichten.
