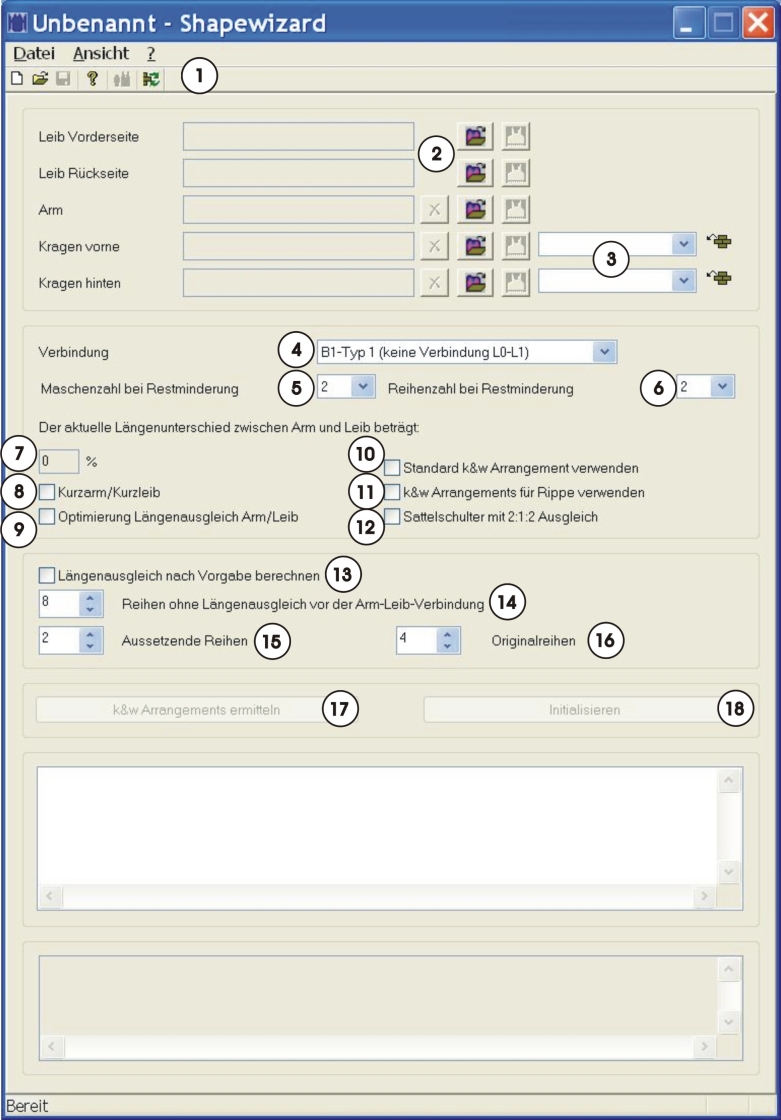

Shapewizard: Schnitt-Elemente zusammenstellen

1

Schnittanzeige öffnen.
Grafische Darstellung zum Definieren der Verbindungspunkte.

Aktualisiert die verwendeten k&w Arrangements, welche nach Start des Shapewizard im Modul-Explorer Datenbank neu abgelegt wurden.

2

Geladene Schnitt-Elemente löschen

Schnitt-Elemente laden

Schnitt-Editor öffnen

3

Module für Strickart des Kragens auswählen.

4

Typ der Arm-Leib Verbindung auswählen.

5

Anzahl der Maschen pro Restminderung auswählen.

6

Anzahl der Strickreihen pro Restminderungen auswählen.

7

Prozentuale Anzeige des Längenunterschieds zwischen Arm und Leib

8

Kurzarm / Kurzleib

Längenausgleich zwischen Arm und Leib wird mit Restgarn gestrickt.

: Kontrollkästchen einschalten, wenn die Längendifferenz zwischen Arm und Leib mehr als 20% beträgt.

Längenausgleich zwischen Arm und Leib wird durch Aussetzen erzielt.

9

Optimierung Längenausgleich Arm / Leib

Spezielles k&w Arrangement (A25-3 Schläuche x:1:x) zum Längenausgleich zwischen Arm – Leib – Arm wird eingefügt.

Resultat:
Der rechte Arm wird x-mal gestrickt - eine Reihe im Leib - x-mal im linken Arm – eine Reihe im Leib gestrickt.

Der Fahrweg des Schlittens ist kürzer, d.h. geringere Laufzeit.

Standard k&w Arrangement zum Längenausgleich zwischen Arm-Leib-Arm wird eingefügt.

Resultat:
Die Arme werden beide gleichzeitig gestrickt, während der Leib aussetzt. Der Fahrweg des Schlittens geht über beide Arme, d.h. hohe Laufzeit.

• Dieses k&w Arrangement ist notwendig, wenn Sie mit Color Arrangements arbeiten möchten.
• Nicht möglich, wenn Kurzarm / Kurzleib aktiviert ist.

10

Standard k&w Arrangement verwenden

In Bereichen, für welche kein Arrangement ermittelt werden kann, wird das X-Standard k&w Arrangement eingefügt.
Dieses muss später in der Formansicht überschrieben werden.

In Bereichen, für welche kein k&w Arrangement ermittelt werden kann, wird kein Arrangement eingefügt.

11

k&w Arrangements für Rippe verwenden

k&w Arrangements für Strickart 2x2 Rippe werden verwendet.

k&w Arrangements passend für alle anderen Strickarten werden verwendet.

12

Sattelschulter mit 2:1:2 Ausgleich

Form mit Sattelschulter wird im Verhältnis 2:1 bearbeitet.

Form mit Sattelschulter wird im Verhältnis 3:1 bearbeitet (Standard).

13

Längenausgleich nach Vorgabe berechnen

Längenausgleich zwischen Leib – Arm wird nicht berechnet

Längenausgleich zwischen Leib – Arm wird berechnet

14

Vorgabe der Anzahl strickender Reihen ohne Längenausgleich vor der Arm-Leib-Verbindung

15

Vorgabe der Anzahl von Aussetzenden Reihen zur Berechnung des Längenausgleichs

16

Vorgabe der Anzahl von Originalreihen (strickende Reihen) zur Berechnung des Längenausgleichs

17

k&w Arrangements mit den eingestellten Vorgaben ermitteln.

18

Ermittelte k&w Arrangements löschen.
