k&w Arrangement Editor

I. Verwendung des Editors:

Informationen eines k&w Arrangements werden beim Bearbeitungsschritt Ausschneiden ins Muster übertragen.

II. Aufgabe eines k&w Arrangements:

k&w Arrangements steuern den Ablauf der Fadenführer und die Formveränderungen in den Formteilen.

III. k&w Arrangement Editor aufrufen:

    1
    Über Menü Modul / Neu / k&w Arrangements... den k&w Arrangement Editor aufrufen.
  1. Der Dialog Eigenschaften von: <Modul-Name> erscheint.
    2
    Unter Gruppen-Namen einen Namen für das k&w Arrangement eintragen.
    3
    Unter Modulfarbe für das k&w Arrangement eine Farbe festlegen.
    4
    Eingaben mit OK bestätigen.

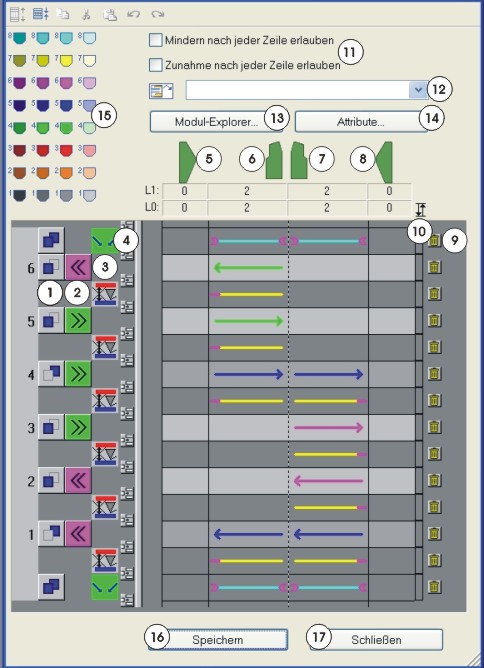

  1. Der k&w Arrangement Editor erscheint.

Nr.

Darstellung

Bedeutung



Muster- und Zusatzreihen anzeigen

Strickreihen anzeigen

Eine oder mehrere markierte Reihen in die Zwischenablage kopieren.

Eine oder mehrere markierte Reihen in die Zwischenablage ausschneiden.

Reihen aus der Zwischenablage über der letzten markierten Reihe einfügen.

: Wenn keine Reihe markiert ist, werden die Reihen vor der ersten Reihe eingefügt.

Letzte Aktion rückgängig machen.

Rückgängig gemachte Aktion wiederherstellen.

1

Definition der Lagen

Lage hinten (L1)

Lage vorne (L0)

Beide Lagen (L0+L1)

2

Schlittenrichtung festlegen.

3

Anzeige für Zusatzreihen
(Technikreihen ohne Strickfunktion)

Symbol für die Zusatzreihen anzeigen.

: Das Einfügen von Zusatzreihen erfolgt über das Kontextmenü. Um das Kontextmenü aufzurufen, klicken Sie mit der rechten Maustaste auf eine leere Reihe.

Bei Zusatzreihen können Positionen definiert werden, z. B. wenn an einer bestimmte Seite des Leibteils links gemindert werden darf.

Symbole für die Zusatzreihen.

4

Reihe einfügen.

5

Statusinformation über den Strickbereich:

Für die Bereiche wird jeweils für die Lage L0 und die Lage L1 die aktuelle Anzahl der strickenden Reihen angezeigt.

6

7

8

9

Reihe löschen.

10

Schaltfläche für Rapporte

Rapporte anhand von zwei Farben anzeigen.

: Durch Anklicken der Rapportzelle werden die Rapporte gesetzt bzw. gelöscht. Angrenzende Rapporte müssen mit unterschiedlichen Farben gesetzt werden:

  • Erster Klick = blauer Rapport
  • Zweiter Klick = roter Rapport
  • Dritter Klick = Rapport wird gelöscht

11

Mindern nach jeder Zeile erlauben

Zunahme nach jeder Zeile erlauben

Mindern oder Zunahme nach jeder Zeile ist nicht erlaubt.
Minderungen und Zunahmen werden durch das k&w Arrangement beeinflusst.

Mindern oder Zunahme nach jeder Zeile ist erlaubt.
Minderungen und Zunahmen werden aus dem Schnitt direkt übernommen und nicht durch das k&w Arrangement beeinflusst.

12

Color Arrangement mit Drag & Drop dem k&w Arrangement zuweisen.
Resultat:
CA’s werden mit einem k&w Arrangement verknüpft und somit anstelle des k&w Arrangements verwendet.
Beispiel:
k&w Arrangements Verbindungen werden standardmäßig als Color Arrangement eingefügt.
: Ohne Zuordnung werden CA aus den k&w Arrangements erstellt.

13

Modul-Explorer

Modul-Explorer Datenbank aufrufen

14

Attribute

Dialog k&w Arrangement Attribute aufrufen

Eingabe von Attributen, um das k&w Arrangement im ShapeWizard verwenden zu können.

15

Tabelle der Fadenführerfarben

Fadenführerfarbe auswählen und einer Reihe zuordnen.

: Die Grundfarben im Muster (9 oder 23) werden mit den Fadenführerfarben aus dem k&w Arrangement überschrieben.

Fadenführerfarben in den Stoll k&w Arrangements:

  • Linker Arm:
    = Fadenführer 4 rechts
  • Leib:
    = Fadenführer 5 rechts
  • Rechter Arm:
    = Fadenführer 6 rechts

16

Speichern

k&w Arrangement speichern.

17

Schließen

Dialog schließen.
Abfrage zum Speichern folgt.

Weitere Möglichkeiten den k&w Arrangement Editor aufzurufen:
