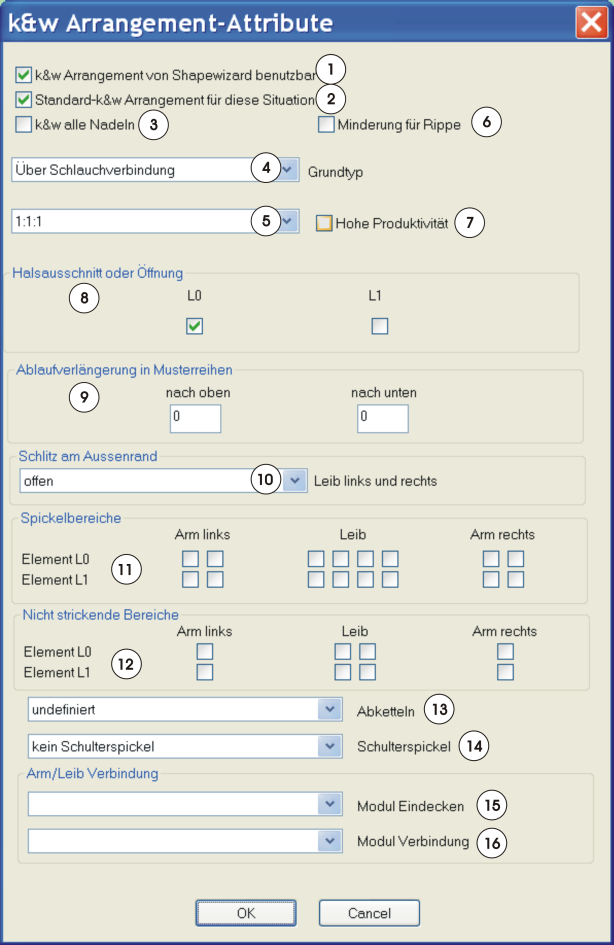

Attribute im k&w Arrangement Editor definieren

1

k&w Arrangement wird zur Bearbeitung der k&w-Form im Shapewizard verwendet.

k&w Arrangement wird nicht zur Bearbeitung der k&w-Form im Shapewizard verwendet.

2

k&w Arrangement wird bei der Bearbeitung einer k&w-Form als Standard verwendet, wenn mehrere k&w Arrangements mit den gleichen Vorgaben zur Verfügung stehen.
Verhalten der M1plus beim Einfügen von k&w Arrangements:
Befindet sich in der Modulgruppe Eigene ein k&w Arrangement, welcher als Standard definiert ist, so wird dieser verwendet. Ist dies nicht der Fall, dann wird ein k&w Arrangement aus der Modulgruppe Stoll verwendet.
: Nicht mehrere gleiche k&w Arrangements als Standard definieren.

Ein als Standard definierter k&w Arrangement aus der Modulgruppe Stoll wird bei der Bearbeitung einer k&w-Form verwendet.

3

k&w Arrangement wird für CMS TC-T / CMS T verwendet, wenn bei einem k&w-Muster mit allen Nadeln gestrickt wird.

k&w Arrangement wird für alle k&w-Maschinen verwendet, wenn die k&w-Muster in 1x1-Technik gearbeitet werden.

4

Typ für den Strickablauf wählen.
Typen: Schlauch / Schlauchverbindung / Bereich

5

Maschenverhältnis im k&w Arrangement Arm / Leib / Arm vom Grundtyp Bereich wählen.

6

Kennzeichnung für k&w Arrangements mit Minderungen für 2x2 Rippe.

7

Kennzeichnung für k&w Arrangement mit Mindern ohne S0.
Beispiel: k&w Arrangements für CMS TC-T / CMS T

8

Bei k&w Arrangements mit Ausschnitt und / oder Öffnung muss dem Ablauf die Stricklage, in welcher das Element Ausschnitt / Öffnung gearbeitet wird, definiert werden.

9

Ablaufverlängerung in Musterreihen (= Komplettreihen).
Die Angabe verschiebt die Endlinie des Bereiches, in welchem das k&w Arrangement eingefügt werden soll.

Beispiel: Schulterspickel

Ohne Ablaufverlängerung

Mit Ablaufverlängerung

Alle k&w Arrangements (1-4) werden in die Form eingefügt.
Die Höhe wird durch die Form bestimmt.

Alle k&w Arrangements werden in die Form eingefügt.

Im k&w Arrangement 3 ist das Strickablauf-Attribut Ablaufverlängerung in Musterreihen1 (nach oben) angegeben.

• Das k&w Arrangement 3 wird in der gesamten Höhe des Spickels eingefügt.
• Zum Abketteln wird eine Komplettreihe aus der Form vom Bereich Kragen herangezogen.
• Die Endlinien des k&w Arrangements 3 werden um eine Musterreihe nach oben verschoben.

10

Leibaussenkante links und/oder rechts offen oder geschlossen

Geschlossen / Lagenwechsel

Der Fadenführer wechselt die Lage.
Die Aussenkante wird geschlossen.

offen

Es wird mit zwei Fadenführern gearbeitet.
Die Fadenführer wechseln nicht die Lage.
Die Aussenkante(n) bleibt (bleiben) offen.

Geschlossen / Fadenkreuz

Es wird mit zwei Fadenführern gearbeitet.
Diese wechseln die Lage.
An der Aussenkante entsteht ein Fadenkreuz.

offen links

Es wird mit einem Fadenführer gearbeitet.
Der Fadenführer wechselt auf der rechten Seite die Lage.
Die Aussenkante links bleibt offen.

11

Definition des Elements und der Lage mit Spickelbereich

Arm links

linke und rechte Kante für Lage L0/L1

Leib

linker und rechter Leibteil für die linken und rechten Kanten und für die Lagen L0/L1.

Arm rechts

linke und rechte Kante für Lage L0/L1

12

Definition des Elements und der Lage mit Aussetzen
(nicht strickende Bereiche)

Arm links

Lage L0 / L1

Leib

linker und rechter Leibteil für Lage L0 / L1

Arm rechts

Lage L0 / L1

13

Definition der Abkettel-Art

14

Definition des Schulterspickels

15

Definition des Eindeckmoduls
(Umhängen vor der Arm-Leib-Verkreuzung)

Typ 1

k&w-Muster in 1x1-Technik gestrickt

Typ 1 TC-T

k&w-Muster mit allen Nadeln gestrickt

16

Definition des Verbindungsmoduls von Arm / Leib / Arm

Typ 1

k&w-Muster in 1x1-Technik gestrickt.
Keine Öffnung vorne

Typ 1-Jacke

k&w-Muster in 1x1-Technik gestrickt.
Mit Öffnung vorne (Jacke)

Typ 1 TC-T

k&w-Muster mit allen Nadeln gestrickt
