Farbjacquard mit verschiedenen Rückseiten zeichnen

Jacquardmotive zeichnen:

    1
    Verschiedene mehrfarbige Motive mit Garn- oder Fadenführerfarben zeichnen.
    -  oder  -
    Musterteile im Modul- Explorer unter Stoll / Musterteile / MT-Jacquard auswählen und einfügen.
    2
    Reihen über dem Bereich des Jacquards selektieren.
    3

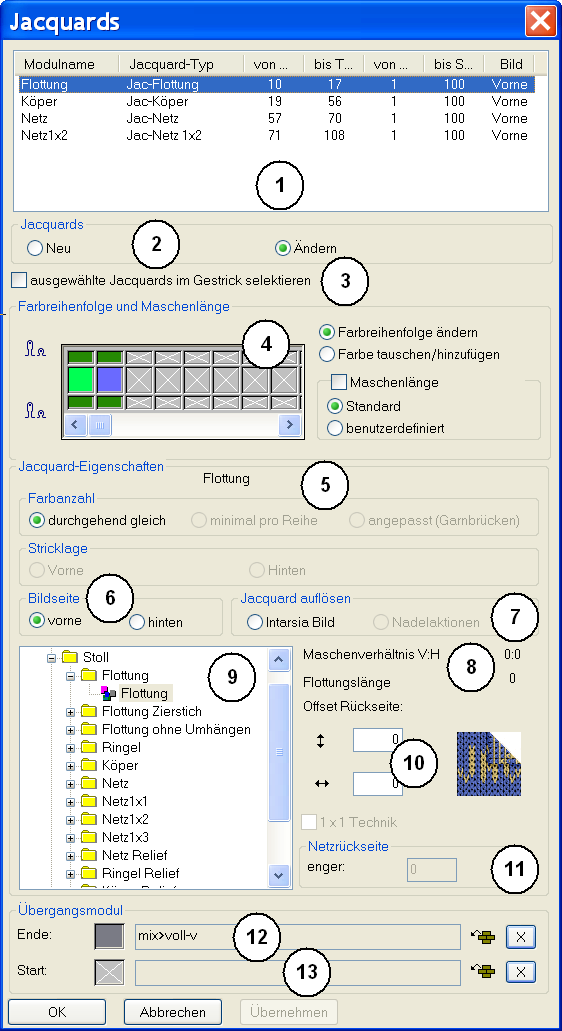

    Über Menü Bearbeiten / Jacquard erstellen/bearbeiten… den Dialog Jacquards aufrufen.

Nr.

Bedeutung

1

Liste der eingefügten Jacquard-Generatoren

2

Neu

Neuen Jacquard-Generator in einen Bereich einfügen.

Ändern

Eingefügten Jacquard-Generator ändern

3

In der Liste (1) selektierter Jacquard wird im Muster nicht als Selektion angezeigt.

In der Liste (1) selektierter Jacquard wird im Muster als Selektion angezeigt.

4

Änderung der Farbfolge und Maschenlänge

5

Jacquard-Eigenschaften

durchgehend gleich

Alle in der Selektion vorhandenen Farben werden entsprechend der Farbfolge gleichmäßig abgearbeitet.

minimal pro Reihe

Nur die in der jeweiligen Reihe vorkommenden Farben werden abgearbeitet.

angepasst (Garnbrücken)

Einfügen von Garnbrücken bei Intarsia

6

Jacquard-Bildseite vorne / hinten auswählen

7

Jacquard auflösen

Intarsia Bild

Jacquard-Generator entfernen.
Motiv als Farbbild anzeigen

Nadelaktionen

Jacquard-Generator entfernen.
Motiv mit Nadelaktionen anzeigen.
: Nicht im Design-Modus

8
  • Maschenverhältnis (vorne : hinten)
  • maximale Flotttungslänge des Jacquard-Generators

9

Auswahlliste der Jacquard-Generatoren

10

Startpunkt der Jacquard-Rückseite verschieben

: Standardmäßig wird der Jacquard-Generator in der ersten Musterreihe nach dem Anfang und in der erste Spalte am linken Rand platziert.

11

Netzrückseite des selektierten Jacquard-Bereichs in der Breite verkürzen.

: Der Rand wird durch eine Jacquard-Flottung (Garnbrücken) ersetzt.

12

End-Modul für den Übergang am Ende eines Jacquards

13

Start-Modul für den Übergang am Beginn eines Jacquards

    4
    Gewünschten Jacquard-Generator selektieren und mit Übernehmen einfügen.
    5
    In den anderen Jacquard-Bereichen gleich verfahren.
    6
    Dialog mit OK schließen.

Module Support

Bei ausgewähltem Jacquard-Modul kann mit Hilfe der Taste ? der Module Support geöffnet werden.
