Garnfeld-Tabelle im Dialog Garnfeldzuordnung
Struktur und Spalten der Garnfeld-Tabelle
Tabellenkopf:
- 1. Reihe: alle Symbole zur Kennzeichnung der Tabellenspalten
- 2. Reihe: Standardvorgaben für die jeweilige Spalte (Vorgaben aus globalparameters.mdv)
Die Standardvorgaben werden für alle Garnfelder ohne Angaben verwendet.
|
Nr | Icon | Funktion | Bedeutung |
|---|---|---|---|
Rubrik Einstricken | |||
1 |
| Startrichtung | Definition der Strickrichtung für die erste Reihe eines Farbfeldes |

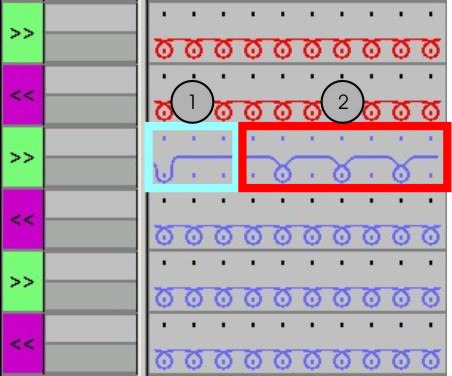

| Modul für Einstricken | Definition der Strickart für die Einstrickreihe (2)
| |
| Einstricken priorisieren | Reihenfolge des Einstrickens der Fadenführer bei gleichzeitig beginnenden Garnfeldern festlegen
| |
| Reihen-Offset für Einstricken | Einstricken des Fadenführers um x Reihen vor Beginn des Garnfeldes
| |
| Bindung/Knoten am Beginn | Definition der Strickart für die Bindung am Garnfeldrand beim Einstricken (1) | |
| Spalten-Offset für Einstricken mit Knoten | Position eines Knotens (Modul) beim Einstricken um x Spalten nach links / rechts verschieben | |
Rubrik Ausstricken | |||
2 |
| Ausstrick-Richtung | Definition der Ausstrickrichtung eines Fadenführers am Ende eines Garnfeldes |
| Modul für Ausstricken | Definition der Strickart für die Ausstrickreihe (2)
| |
| Ausstricken priorisieren | Reihenfolge des Ausstrickens der Fadenführer bei gleichzeitig endenden Garnfeldern festlegen | |
| Reihen-Offset für Ausstricken | Ausstricken des Fadenführers um x Reihen nach Ende des Garnfeldes
| |
| Bindung/Knoten am Ende | Definition der Strickart für die Bindung am Garnfeldrand beim Ausstricken (1) | |
| Spalten-Offset für Ausstricken mit Knoten | Position eines Knotens (Modul) beim Ausstricken um x Spalten nach links / rechts verschieben | |
Rubrik Bindung | |||
3 |
| Intarsia-Bindung links | Definition einer Bindung oder keiner Bindung am linken Rand des Garnfeldes |
| Intarsia-Bindung rechts | Definition einer oder keiner Bindung am rechten Rand des Garnfeldes | |
| Richtung der Intarsia-Bindung links | Angabe zum Einfügen des Moduls Bindung am linken Garnfeldrand in Abhängigkeit der Schlittenrichtung
| |
| Richtung der Intarsia-Bindung rechts | Angabe zum Einfügen des Moduls Bindung am rechten Garnfeldrand in Abhängigkeit der Schlittenrichtung
| |
| Modul für Intarsia-Bindung links | Definition der Strickart für die Bindung am linken Rand des Garnfeldes | |
| Modul für Intarsia-Bindung rechts | Definition der Strickart für die Bindung am rechten Rand des Garnfeldes | |
Rubrik Intarsia-Randbearbeitung | |||
4 |
| Zulässige Stufung Randbearbeitung links | Maximale Anzahl Nadeln bei der Verbreiterung am linken Rand des Garnfeldes ohne automatische Randbearbeitung.
|
| Zulässige Stufung Randbearbeitung rechts | Maximale Anzahl Nadeln bei der Verbreiterung am rechten Rand des Garnfeldes ohne automatische Randbearbeitung.
| |
| Modul für Randbearbeitung links | Definition der Strickart für die Randbearbeitung (Zuführen) bei großen Verbreiterungen (Stufung) des Garnfeldes
| |
| Modul für Randbearbeitung rechts | Definition der Strickart für die Randbearbeitung (Zuführen) bei großen Verbreiterungen (Stufung) des Garnfeldes
| |
Rubrik Randfixierung | |||
5 |
| Modul für Randfixierung links | Auswahl des gewünschten Moduls für die Randfixierung an der linken Gestrickkante
|
| Modul für Randfixierung rechts | Auswahl des gewünschten Moduls für die Randfixierung an der rechten Gestrickkante | |
| |||
| Anzahl Reihen zwischen Randfixierungen | Vorgabe für den Abstand zwischen den Randfixierungen in Reihen | |
Rubrik Sonstiges | |||
6 |
| Fadenführer klemmen | Vorgabe für den Fadenführer, wann dieser nach dem Stricken seines Garnfeldes geklemmt und geschnitten werden soll. |
| Klemme öffnen nach… | Vorgabe für den Fadenführer, nach wie vielen Musterreihen der Faden aus der Klemme gelöst werden kann. | |
| SEN-Rand und Warteposition | Vorgaben zur Positionierung des Fadenführers während dem Stricken
| |
| Fadenführer einem System zuordnen | Auswahl eines Stricksystems für das selektierte Garnfeld
| |
: Zuordnung beliebiger Module mit Drag&Drop möglich.
können Reihen gesperrt werden, um das Einfügen zu vermeiden.
Zusätzliche Spalten für Mustererstellung mit M1plus Version 5.2 und älter:
|
Symbol | Funktion | Bedeutung |
|---|---|---|
| Fadenführer-Korrektur links nicht geschwenkt (Ka) | Fadenführer-Korrektur am linken Garnfeldrand für Normalfadenführer und nicht schwenkende Intarsia-Fadenführer |
| Fadenführer-Korrektur rechts nicht geschwenkt (Kb) | Fadenführer-Korrektur am rechten Garnfeldrand für Normalfadenführer und nicht schwenkende Intarsia-Fadenführer |
| Fadenführer-Korrektur links geschwenkt (K<I>a) | Fadenführer-Korrektur am linken Garnfeldrand für geschwenkte Intarsia-Fadenführer |
| Fadenführer-Korrektur rechts geschwenkt (K<I>b) | Fadenführer-Korrektur am rechten Garnfeldrand für geschwenkte Intarsia-Fadenführer |
Sortierung der Spalten ändern:
Die Sortierung aller Spalten können Sie ändern.
Klicken Sie im Tabellenkopf der gewünschten Spalte auf das Symbol zur Kennzeichnung der Spalte und die Anordnung wird geändert. Durch erneutes Klicken wird die Anordnung wieder geändert.
