Estructura

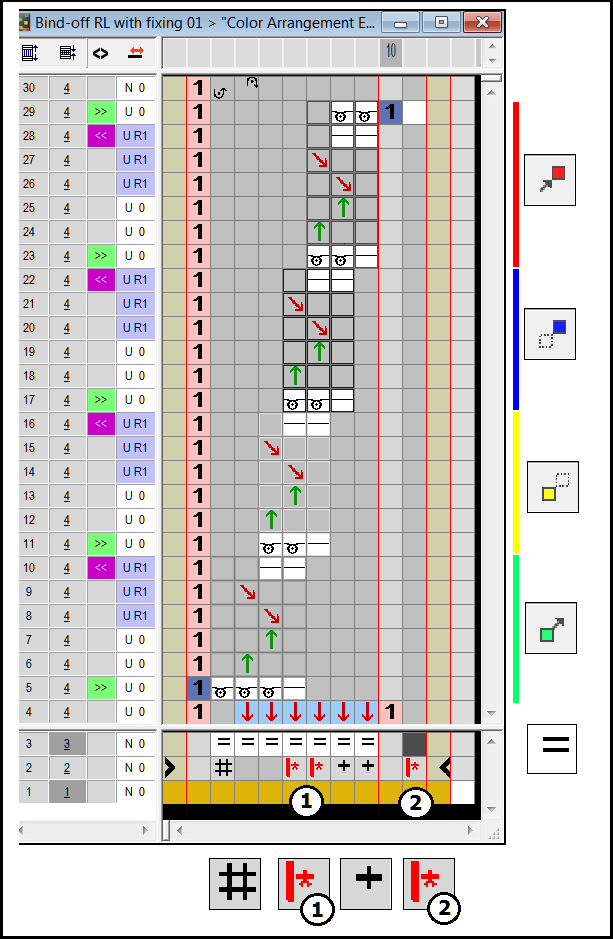

Estructura según el ejemplo Remallado RL con fijación 01_CA

Los color Arrangements con sectores de repetición necesitan indicaciones adicionales:

• Sectores de repetición: Con los símbolos , , y de la barra de herramientas Color Arrangement Ud. definirá cuatro sectores dentro del sector de búsqueda de un color o atributo de forma.
  Encontrará informaciones al respecto aquí: Asignar sector de repetición
• Repeticiones
• Con los símbolos y (1) dentro del sector de búsqueda de un color o de un atributo de forma Ud. define las repeticiones fuera de los sectores de repetición; en el ejemplo son las pasadas técnicas 4 y 30.
  Los Color Arrangements con sectores de repetición requieren de una anchura de inserción mínima en la mayoría de los casos.
  Aquí vale:
  Anchura de inserción mínima = Anchura de primer sector de búsqueda – Cantidad fuera de forma – Anchura excesiva – Número de repeticiones o
  En este ejemplo: 7 – 1 – 2 – 2 = 2
• Con los símbolos y (2) en el sector de búsqueda sin sectores de repetición se entrará la repetición dependiendo de la muestra.
