Crear módulo de definición (FF)

El módulo de definición debe entrar el desprendimiento de la malla de fijación directamente después del remallado.

Funciones para el borde izquierdo del tejido:

Usted necesitará los siguientes módulos.

Crear módulo de definición:

    1
    Ejecutar la función Nuevo / Módulo en el menú Módulo.

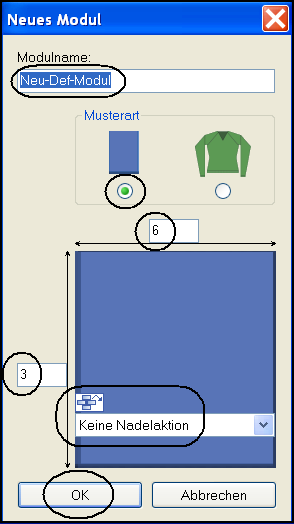

  1. Aparecerá el diálogo Módulo nuevo.
    2. 2
    Introducir un nombre de módulo.
    3
    Seleccionar el Tipo de muestra Estándar.
    4
    Definir el tamaño de módulo. Anchura 6, Altura 3.
    5
    Elegir la selección de la acción de la aguja Ninguna.
    6
    Confirmar la entrada con OK.
  2. Se abre la ventana Propiedades.
    3. 7

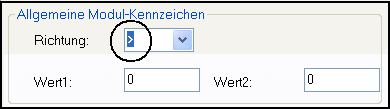

    En la ficha Técnica, sección Características generales del módulo en el cuadro de lista Dirección seleccionar >.
    8
    Confirmar la selección con el botón OK.
    : Recién la dirección permite la inserción del módulo de pasos definido con la misma dirección.

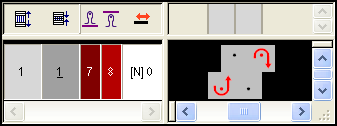

  3. El Editor de módulos Vista técnica del módulo se abre
    4. 9
    No definir la longitud de malla con valor .
    10
    En el menú Forma seleccionar el diálogo Generar forma vacía.
    11
    Con la tecla F2 abrir la forma en el Editor de módulos-Vista de símbolos (Vista de la forma).
    12
    Activar Vista de la forma del módulo.
    13
    En la Vista de la forma seleccionar Atributos de la forma con el botón derecho del ratón.
  1. Aparece el diálogo Atributos de la forma

Asignar el módulo Transferencia opcional hacia delante:

    1
    Seleccionar Atributos de la forma ficha Marcas.
    2
    Crear una nueva marca con el botón .

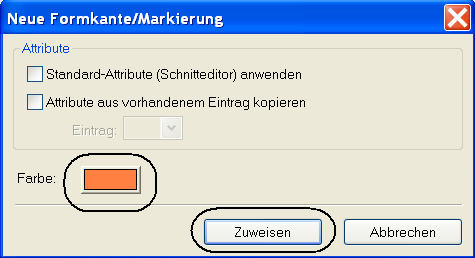

  1. Se ofrece una nueva marca
    2. 3
    Con el botón Asignar confirmar la selección.
  2. La nueva marca fue creada
    3. 4
    Se deben definir marcas para diferentes lados.
    Indicar el lado de la correspondiente marca en el diálogo Atributos de la forma.
    5
    Activar la marca.
    6
    En el cuadro de lista Lado seleccionar izquierdo.
    7
    Seleccionar la marca a través del menu Marca .
    8
    En Representación de muestra activar cantos de forma.
    9
    Dibujar la marca en la pasada técnica 1 de la Vista de la forma.
    10
    En diálogo Atributos de la forma seleccionar marca.
    11

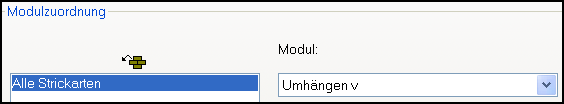

    Al campo de visualización Todos los tipos de tisaje asignarle el módulo Transferir v con Drag and Drop.

Asignar el módulo Remallar:

    1
    En Atributos de la forma seleccionar la ficha Cantos.
    2

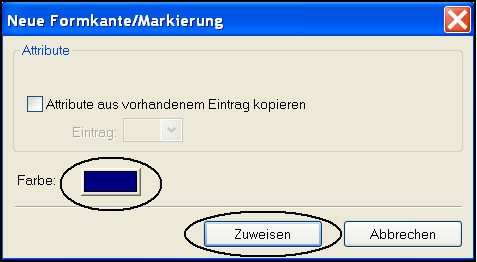

    Crear un nuevo canto con el botón .
    3
    Modificar el color del nuevo canto.
    4
    Con el botón Asignar confirmar la selección.
  1. Un nuevo canto fue creado
    2. 5
    Seleccionar un canto a través del menú Canto y adicionalmente con la tecla Ctrl el atributo de la forma Remallar .
    6

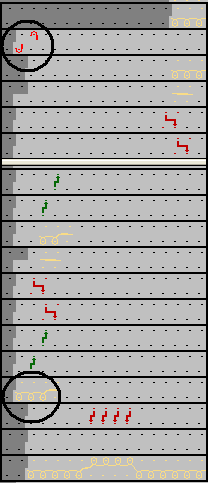

    En la Vista de la forma en las primeras 4 columnas de la pasada técnica 2 entrar el símbolo de remallado.
    7

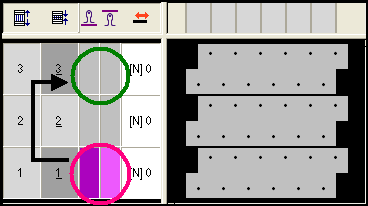

    Crear selección de columnas para ciclo de anchura y definirlo como parte repetible.
    8
    En el diálogo Atributos de la forma activar el canto.
    9
    De la ficha General bajo Función seleccionar Remallar.
    10
    En la ficha activar Remallar
    11

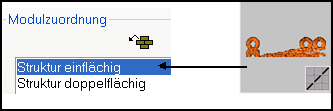

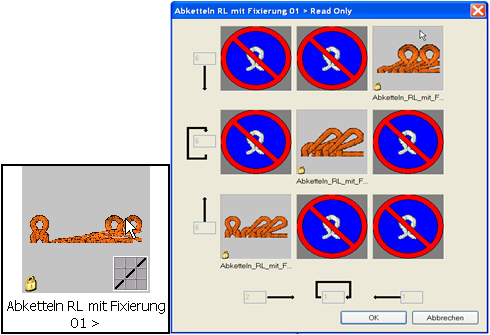

    En el campo de visualización Estructura de una fontura utilizar Drag and Drop asignar el módulo de pasos Remallar SJ con fijación 01.
    12
    Activar la casilla Válido para todos los tipos de tisaje.

Asignar el módulo Desprender:

El módulo para desprendimiento de la malla de fijación tiene una anchura de dos agujas. La acción de la aguja de la izquierda se encuentra fuera de la forma, la acción de la aguja de la derecha está dentro de la forma.
La ampliación necesaria hacia la izquierda se define a través del valor 1=-1 en las propiedades de módulo.

    1
    Activar la Vista de la forma del módulo de definición.
    2
    En el diálogo Atributos de la forma seleccionar la ficha Marcas.
    3
    Crear una nueva marca con el botón .

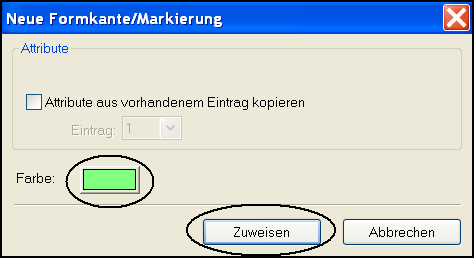

  1. Se ofrece una nueva marca.
    2. 4
    Con el botón Asignar confirmar la selección.
  2. La nueva marca fue creada.
    3. 5
    Activar la marca 2.
    6
    En el cuadro de lista Lado seleccionar derecho.
    7

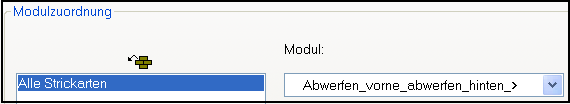

    Al campo de visualización Todos los tipos de tisaje asignarle el módulo Desprender_delante_desprender_atrás> con Drag and Drop.
    8
    Seleccionar la marca 2 a través del menú Atributos de la forma.
    9

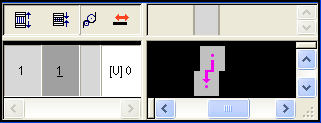

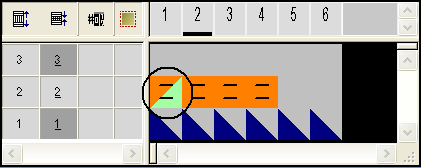

    Dibujar la marca en la pasada técnica 2, columna 1 de la Vista de la forma.

    La pasada técnica 3 permanece vacía de modo que esta pasada de muestra perteneciente al remallado puede ser procesada.
    10
    Activar el Editor de módulos Vista técnica del módulo de definición
    11

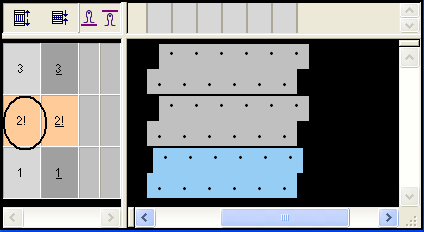

    Definir la pasada técnica 2 como pasada de referencia.
  3. La pasada de referencia es aplicada automáticamente a la Vista de forma.
    4. 12

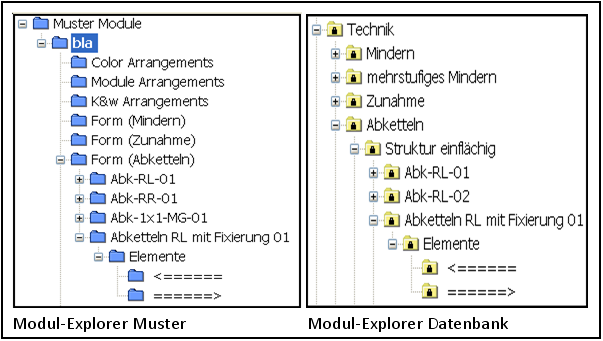

    Guardar los módulos creados en un nuevo nudo de módulos en el Explorador de módulos de muestra y de ser preciso en el Explorador de módulos de base de datos.

    De ser preciso deberá crear el módulo de definición también para el borde de tejido izquierdo.
    13
    Asignar el módulo de definición al canto.
  1. Los módulos de definición son generados en el paso de procesamiento Expansión completa.
