Técnica de tisaje con inserción para ligamentos en tubular
Los sectores de tisaje con inserción para ligamentos en tubular se dibuja con un altura de paso de una pasada de muestra Esto simplifica la creación de la forma.
Tisaje con inserción dependiente del carrera del carro editarse los Color Arrangements utilizado.

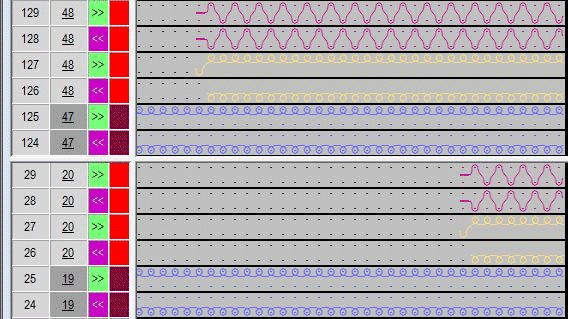

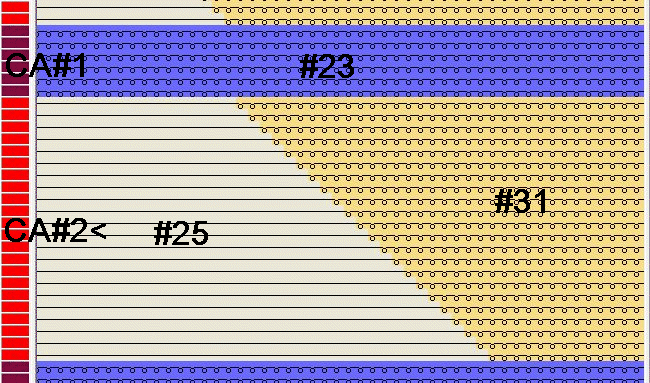

Tisaje con inserción con dirección de inicio a izquierda
Al dibujar tisaje con inserción izquierda y derecha se utilizan diferentes colores de hilo.
Vista de símbolos [Base]:
|
|
Significado |
|---|---|
|
#4 |
Color de hilo #4 para el sector de tisaje con inserción izquierda |
|
#6 |
Color del hilo #6 para pasada de tisaje en ligamento tubular |
|
#25 |
Color de hilo #25 para el color de búsqueda para el sector "sin tisaje" al lado de tisaje con inserción |
|

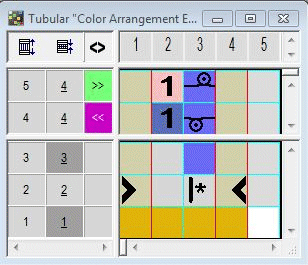

CA#1 |
Color Arrangement para estructura base tubular |
|
CA#2 |

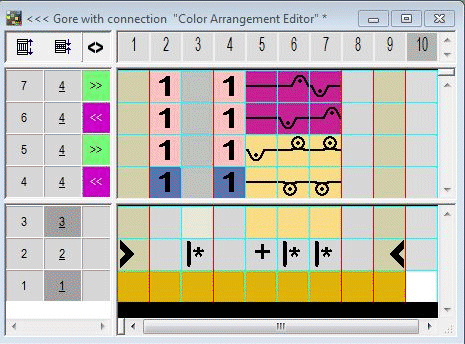

Color Arrangement para estructura base tubular con hilo de conexión |
|
Color Arrangement |
Secuencia de tisaje | |
|---|---|---|
|
CA#1 |
|
|
|
CA#2 |
| |
El tisaje de entrada lado opuesto debe ser activado en el tisaje con inserción con la dirección de inicio
a los hilos usados en el diálogo asignación de campos de hilo
.

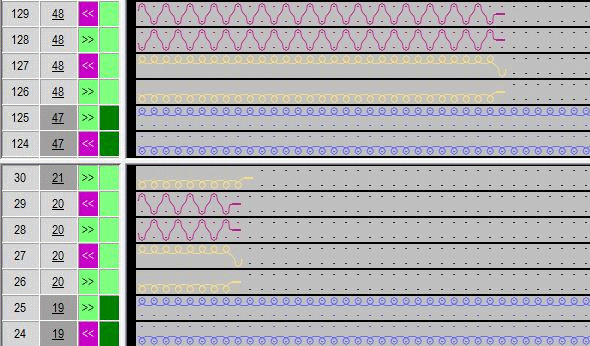

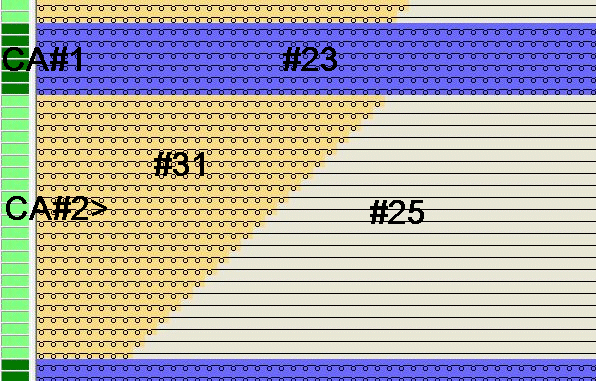

Tisaje con inserción con sentido de inicio derecho:
Vista de símbolos [Base]:
|
|
Significado |
|---|---|
|
#31 |
Color de hilo #31 para sector de tisaje con inserción derecho |
|
#25 |
Color de hilo #25 para el color de búsqueda para el sector "sin tisaje" al lado de tisaje con inserción |
|
#23 |
Color del hilo #23 para pasada de tisaje en ligamento tubular |
|
CA#1 |
Color Arrangement para estructura base tubular |
|
CA#2 |

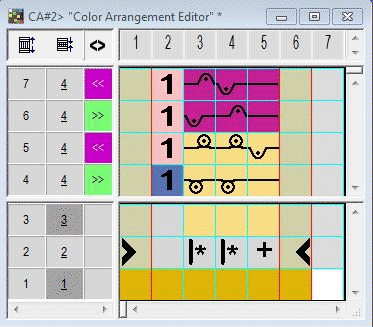

Color Arrangement para estructura base tubular con hilo de conexión |
|
Color Arrangement |
Secuencia de tisaje | |
|---|---|---|
|
CA#1 |
|
|
|
CA#2 |
| |
