Leva de formación dividida

Enlazar antes el hilo de trama en caso de tejidos doble jersey

Caso problemático:

Enlazar tempranamente el hilo de trama a través de la expulsión de las agujas.

Ventajas:

La leva de formación puede ser sustituida con poco trabajo.
La "leva de formación dividida" puede ser configurada para cada sistema y para ambas direcciones de carro por separado.
El cerrojo con "leva de formación dividida" convertido puede ejecutar las funciones malla y malla cargada en su totalidad.

Desventaja:
Transferencia y partición no son posibles con este cerrojo.

Levas para la conversión de cerrojo:

Separación entre sistemas

Cerrojo de 6 pulgadas

Cerrojo de 5 pulgadas

Galga [E]

---

Kit de reequipamiento

"Leva de formación dividida"

---

259661 izquierda

259662 derecha

Ejemplos:

Los nuevos hilos de trama insertados no se mantienen de forma segura debajo de la cruz de las agujas (Punto de corte de superficies de apoyo de agujas opuestas), dado que todavía no están fijados en el tejido. Mediante la expulsión adelantada a través de la curva de transferencia es posible "bloquear" con mayor seguridad el hilo de trama en la separación de fonturas hasta tejer una pasada de mallas por encima.

Función del sistema
	Línea azul: Muestra la curva de la aguja con doble jersey. La expulsión ya es realizada antes de la leva de formación. El cubrimiento (mantener abajo) es ampliado en la anchura de la leva de formación. Línea roja: Muestra la curva de la aguja con "Mantener tejido abajo a través de la función de recepción" con la conversión de cerrojo concebida para ello.
Expulsión de las agujas sin leva de formación dividida	Expulsión de las agujas con leva de formación dividida

Programación con M1plus:

El cerrojo fue convertido con leva de formación dividida.

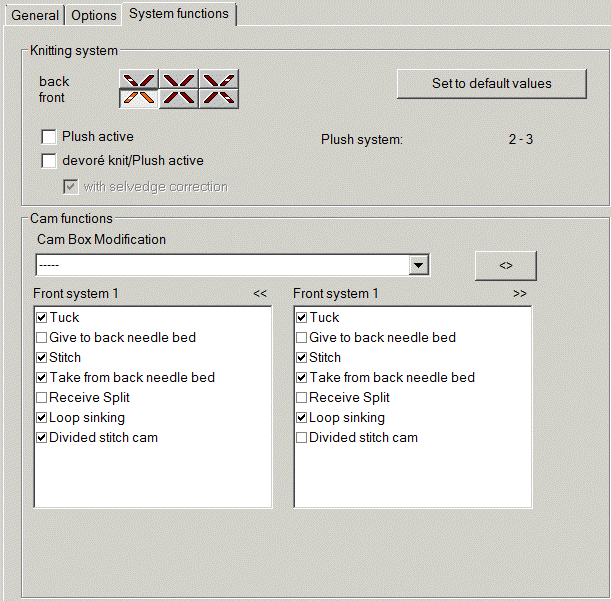

1: En las funciones de cerrojo para cada sistema (delante y/o atrás) definir la opción Leva de formación dividida como conversión de sistema.

La entrega a fontura posterior automáticamente es desactivado en este sistema.

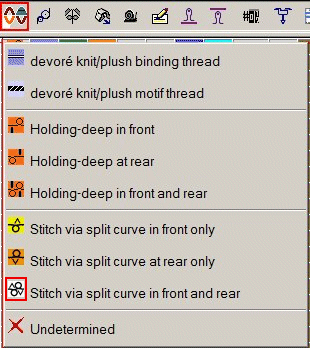

2: Entrar Malla sobre curva de partición delante y atrás en la columna de control Función del sistema.

3: Dibujar hilo de trama con DJ en el mismo sistema.

4: Determinar función del sistema.

Con una leva de formación dividida, la longitud de malla está limitada.
Solo está disponible el recorrido desde la división hasta la superficie de prensado.
Por consiguiente existe la siguiente limitación que depende de la galga:

Galga	Valor NP máximo permitido
E 10	11.8
E12	12.6
E14	13.0
E16	---
E 18	---
E 6.2	12.6
E 7.2	13.0
E 8.2	---

Durante el procesamiento técnico automáticamente se comprueba por sistema delante/atrás y dirección:

¿Existe leva de formación dividida?
¿La longitud de mallas asignada excede el máximo valor NP?

Si es el caso, aparece el siguiente mensaje:
Con leva de formación dividida se excede el valor máximo de longitud de malla (valor máximo).

Indicación Sintral para Malla sobre curva de partición Delante y Atrás con leva de formación dividida: #XS%AH(5) %HY (6);
