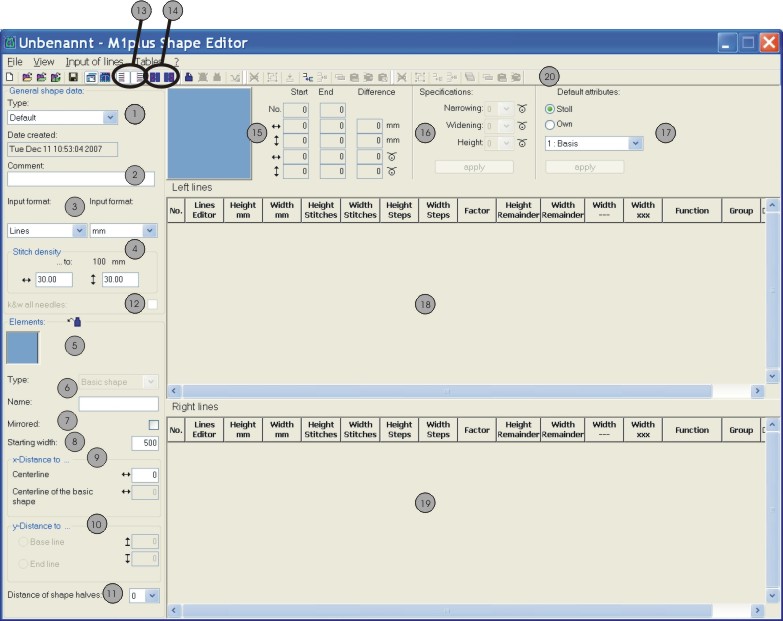

Editor de cortes

1

Estilo

Tipo de corte - estándar o k&w

2

Comentario

Descripción del corte (solo a modo informativo).

3

Formato de entrada /
Formato de visualización

Posibilidades para la representación del corte:

Líneas

Formato de entrada en las tablas: Milímetros o pulgadas

Mallas

Formato de visualización en las tablas

Pasos

4

Entrar densidad de las mallas de acuerdo al formato de visualización seleccionado

5

Visualización individual de todos los elementos creados

Crear un nuevo elemento

Borrar elemento

Visualización de todos los elementos en un gráfico

6

Tipo de elementos:

• Corte básico (VT, RT, Manga)
• Recorte cuello (fuera de la forma - el escote no teje)
• Hueco (con icono fuera de la forma)
• Tisaje con inserción (con icono dentro de la forma)
• Abertura (Separación)
• Recorte cuello - marca (escote teje, marcas en canto del escote)
• Hueco - Marca (hueco teje, marcas en canto de hueco)
• Abertura - Marca (abertura teje, marcas en canto de abertura)

7

Reflejado:

Corte / Forma simétrico

Corte / Forma asimétrico

8

Anchura inicial total de una forma

9

Distancia x hasta ...

Eje central

Distancia horizontal entre las mitades de elemento y el eje central

Eje central del corte básico

Distancia horizontal del elemento completo en referencia al eje central del elemento básico

10

Distancia y hasta ...

Línea de base

Distancia vertical de un elemento a la línea de base

Línea final

Distancia vertical de un elemento a la línea final

11

Distancia entre las mitades de la forma:
Valor: 0 = La mitad de la forma es reflejada
Valor: 1 = La mitad de la forma es reflejada y posicionada a una distancia de 1 columna dentro de la forma.

12

Crear un corte k&w con todas las agujas (para CMS - MC con fonturas adicionales)

13

Visualizar la tabla para la mitad izquierda de la forma

Visualizar la tabla para la mitad derecha de la forma

14

Visualizar la tabla para las marcas izquierdas

Visualizar la tabla para las marcas derechas

15

Visualización gráfica y coordenadas del elemento seleccionado

16

Especificación para escalonamiento para cantos de menguado y aumento.

17

Atributos estándar para los cantos de corte (asignación simple con atributos)

Stoll

Lista de selección con atributos estándar STOLL para menguado, aumento, ocultación dependiendo del tipo de máquina

Privado

Lista de selección con atributos estándar creados por el usuario

18

Visualización de la tabla con líneas de canto izquierda

19

Visualización de la tabla con líneas de canto derecha

20

Barra de herramientas para la edición de las tablas
