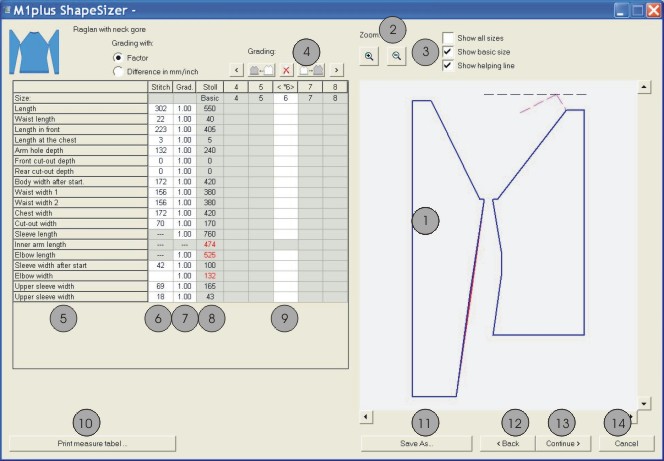

ShapeSizer: Crear tamaños - escalar

1

Representación gráfica del corte

2

Reducir / ampliar la representación gráfica a través de zoom

3

Visualizar la representación gráfica de los tamaños

4

Calcular los tamaños en base al factor de escalado

Invocar la columna anterior de la tabla de medidas.

Calcular el tamaño próximo más pequeño

Borrar los valores en la columna activa

Calcular el tamaño próximo más grande

Invocar la siguiente columna de la tabla de medidas

5

Lista de las líneas de canto de corte y su denominación.

6

Medidas del corte en mallas relacionadas al tamaño seleccionado.
Conversión de mm a mallas en base a la proporción de mallas predeterminada.

7

Factor de escalado en %, es decir la modificación porcentual de un tamaño al próximo tamaño.
A través de las teclas (4) es posible calcular otros tamaños.

8

Medidas del corte del tamaño básico Estos valores no son modificables.
Conservar las medidas de corte de la forma estándar de Stoll en mm.
- o -
Entrar manualmente las medidas del corte en mm en la columna < * 6 > (tamaño básico).

9

Medidas del corte del tamaño básico en la columna < * 6 >
Modificar valores
- o -
Entrar valores nuevos directamente en la columna vacía.

10

Visualizar la tabla de medidas de todos los tamaños e imprimirlos

11

Guardar la tabla de tamaños como archivo *.shz

12

Cambiar a la anterior ventana de diálogo

13

Cambiar a la próxima ventana de diálogo

14

Salir de ShapeSizer
