Trabajar con módulos: Módulo con puntos de conexión

Ejemplos:

Aplicaciones
Cintas tubulares
Bolsillos

Identificación para módulos con puntos de conexión

Significado

Ejemplo de módulo

Secuencia de mallas

Procesamiento conjunto

: Los módulos A, B y C tienen que tener el mismo tipo de puntos de conexión .
Si estos no son posicionados canto contra canto, el resultado será igual a 'procesamiento por separado'.

Procesamiento por separado

Propiedades:

A través de un punto de conexión, una pasada de muestra de la muestra básica es separada en dos partes donde una parte es utilizada para entrar tejiendo y la otra parte para salir tejiendo.
Un punto de conexión integra las pasadas adicionales del módulo en el motivo.
Un módulo puede tener varios puntos de conexión.

Ejemplo: Módulos con dos puntos de conexión

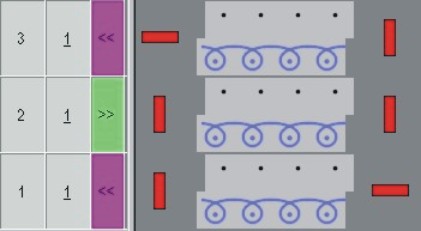

Significado de las marcas:

La pasada de tisaje de entrada o de salida está marcada con barras de color horizontales.
Barras de color verticales limitan la pasada de tisaje (= final de selección).
En el caso de varios puntos de conexión éstos son representados en diferentes colores.
La cantidad de pasadas de tisaje en el módulo depende de la dirección de entrada y de salida.

Altura del módulo	Comportamiento	Ejemplo	Aplicación
Número impar de pasadas de tisaje	Las direcciones de las pasadas de entrada y de salida son diferentes.		Aplicaciones Bolsillos tejidos con 1 guiahilos
Número par de pasadas de tisaje	Las direcciones de las pasadas de entrada y de salida son iguales.		Bolsillos tejidos con 2 guiahilos Cintas de adorno con ojales

Son posibles varios puntos de conexión anidados.
Es decir que se pueden procesar varias pasadas de muestra existentes.
En el caso de puntos de conexión anidados el orden de los puntos de conexión al entrar y salir tejiendo debe ser el mismo.

Ejemplo	Antes del procesamiento técnico	Después del procesamiento técnico

Para una mejor vista general las imágenes fueron generadas con distintos colores.
También se pueden generar módulos de un color.

Crear módulos con puntos de conexión:

En el editor de módulos debe estar abierto un módulo con la correspondiente secuencia de tisaje.

1: A través del menú Módulo / Determinar puntos de conexión abrir el diálogo.

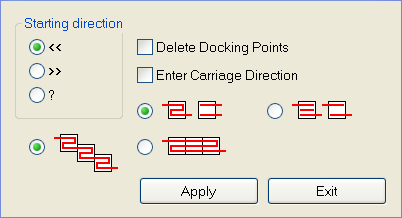

Aparece el diálogo Determinar puntos de conexión.

	Función
<<	Sentido de inicio hacia la izquierda
>>	Sentido de inicio hacia la derecha
?	Sentido de inicio indefinido
Borrar puntos de conexión	Los puntos de conexión existentes son borrados
Introducir dirección del carro	Especificación de la dirección del carro para el procesamiento técnico.
	Procesamiento con dirección de tisaje cambiante (estándar)
	Procesamiento con la misma dirección de tisaje
	Procesamiento conjunto
	Procesamiento por separado
Aplicar	Aplicar los ajustes al módulo
Salir	Cerrar ventana

2: Seleccionar y agrupar pasadas de tisaje para definir un punto de conexión.

3: Establecer puntos de conexión con las correspondientes especificaciones:

Tipo de procesamiento
Especificar el sentido de inicio:

Indefinido: ?
Dirección del carro: <<o bien>>

4: Hacer clic en el botón Aplicar.

Las marcaciones para un punto de conexión son entradas en las pasadas seleccionadas.
