Crear módulos de ocultación para la cinta tubular

I. Crear módulos de ocultación:

Crear módulos de ocultación para los cantos del tubular y asignar a los cantos de forma.

    1
    A través del menú Módulo / Nuevo / Módulo... abrir el diálogo Nuevo módulo.
  1. Aparece el diálogo Módulo nuevo.
    2. 2
    En el diálogo Módulo nuevo seleccionar el tipo de muestra .
    3
    Entrar la anchura y la altura.
    4
    Seleccionar el tipo de tisaje deseado en el menú de selección.
    5
    Cerrar el diálogo Módulo nuevo con Aceptar.
  2. Se abre el diálogo Propiedades de: xx.
    3. 6
    Cerrar el diálogo Propiedades: xx con OK.
  3. Se abrirá el Editor de módulos.
    4. 7
    Dibujar la secuencia de tisaje con Acciones de la aguja.

Módulos cinta tubular solapada

Canto izquierdo

Nombre del módulo

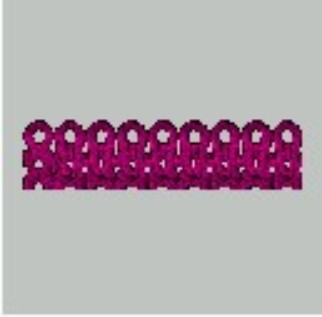

Representación

Secuencia de mallas

Cinta izquierda

Inicio cinta izquierda

Canto derecho

Nombre del módulo

Representación

Secuencia de mallas

Cinta derecha

Inicio cinta derecha
