Crear forma en el Editor de cortes M1plus

I. Crear corte:

    1
    A través del menú Forma / Editor de corte (Generar/editar cortes)... abrir el diálogo Editor de corte M1plus.
    2
    Abrir un corte existente a través del menú Archivo / Abrir corte .shv [mm]....
    -  o  -
    Abrir un corte existente con .
    Ejemplo:D:\ Stoll \ M1plus \ x.xx.xxx \ Form \ 2_set-in-front-v-neck-38.shv.
    -  o  -
    Crear un nuevo corte con .
    3
    A través del menú Archivo / Convertir y guardar como... convertir la forma *.shv en el formato *.shp.
    4
    Modificar el elemento básico y el elemento recorte cuello:

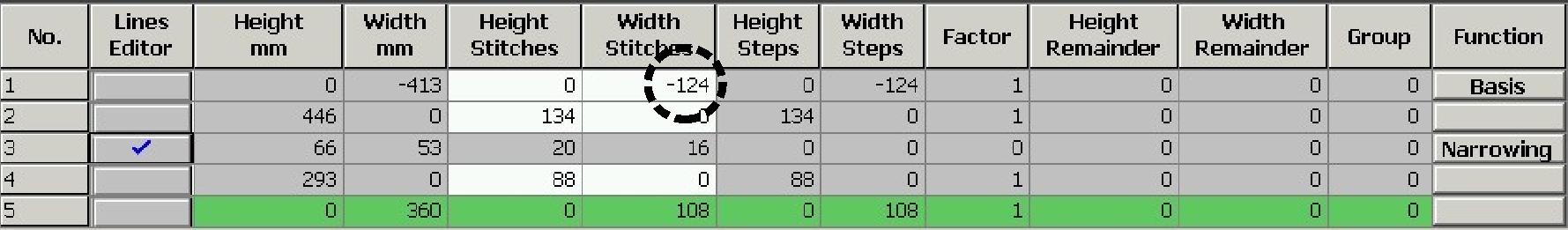

Elemento básico pieza delantera:

Elemento básico delantero - izquierdo

El ancho total de la forma debería ser divisible entre 4 (Ancho del módulo canal 2x2).

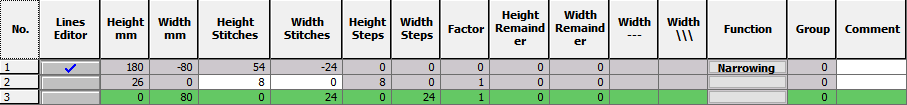

Elemento Recorte Cuello:

Elemento Escote en V

Atributos

Ocultar

Módulo del Explorador de módulos de base de datos

Anchura de ocultación

según su preferencia

Método de menguado
  • L-R transferencia combinada
  • Transferir L-R (izq-der) por separado

Anchura de menguado

= Anchura de ocultación

    5
    Guardar el corte a través del menú Archivo / Guardar o Guardar como....
  1. El corte se guardará con el formato shp.
    6
    Cerrar el Editor de cortes M1plus con .
