Crear forma en el Editor de cortes M1plus

I. Crear corte:

    1
    A través del menú Forma / Editor de corte (Generar/editar cortes)... abrir el diálogo Editor de corte M1plus
  1. El diálogo es abierto.
    2
    Abrir un corte existente a través del menú Archivo / Abrir corte .shv [mm]....
    -  o  -
    Hacer clic en .
    Ejemplo: D:\ Stoll \ M1plus \ x.xx.xxx \ Form \ 2_set-in-front-v-neck-38.shv
    -  o  -
    Crear un nuevo corte con .
    3
    A través del menú Archivo / Convertir y guardar como... convertir la forma *.shv en el formato *.shp.
    4

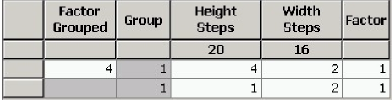

    Modificar el elemento básico y el elemento recorte cuello:

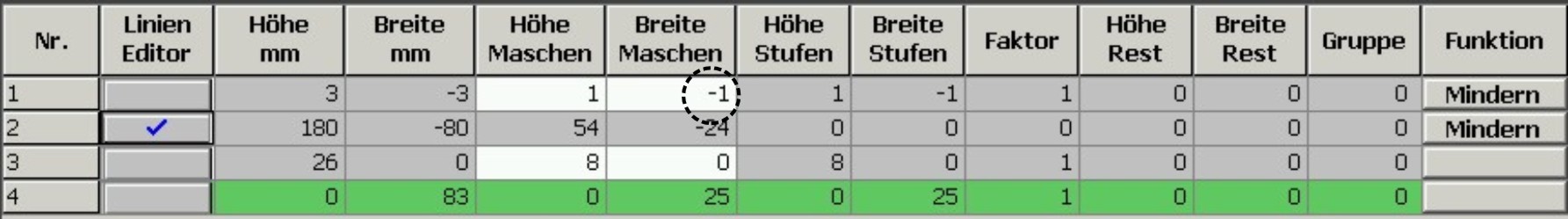

Elemento básico pieza delantera:

Elemento básico delantero - izquierdo

El ancho total de la forma tiene que ser divisible entre 4. Sumarle dos mallas a esta anchura total.
Resultado: El borde izquierdo y el borde derecho son iguales en cuanto a la técnica de tisaje.

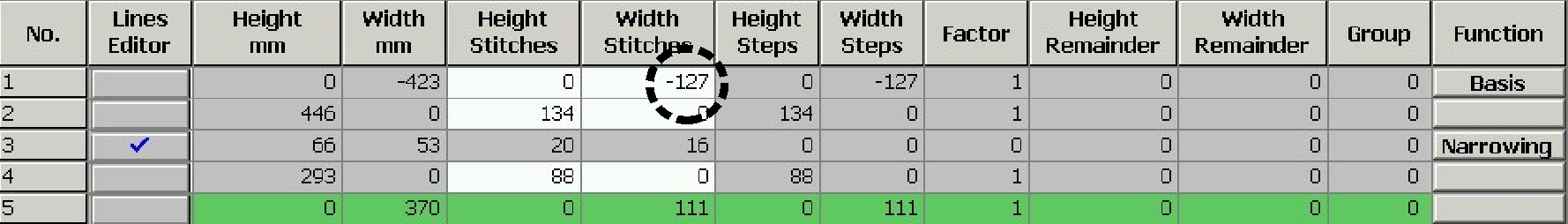

Elemento Recorte Cuello:

Elemento Escote en V



Atributos

Ocultar

Margen izquierdo

Lado derecho en el escote en V

Margen derecho

Lado izquierdo en el escote en V

Anchura de ocultación

Cualquiera

Métodos de menguado
  • L-R transferencia combinada
  • Transferir L-R (izq-der) por separado
  • Malla v separada Transferencia sobrepuesta
  • Malla v variador dividido

Anchura de menguado

= Anchura de ocultación

    5
    Guardar el corte a través del menú Archivo / Guardar o Guardar como....
  1. El corte se guardará con el formato shp.
    6
    Cerrar el Editor de cortes M1plus con .
