Variante 1: Falda con pliegues tipo plisado

Los pliegues tipo plisado son procesadas con tisaje insertado de una pasada comenzando desde el canto exterior.

I. Crear muestra y forma para falda plisada:

    1
    En la barra de menú Archivo seleccionar Nuevo y crear una Muestra nueva.
    2
    Seleccionar tipo de máquina.
    3
    Seleccionar Muestra básica (Muestra sin forma) y Muestra de diseño.
    4
    Establecer el tamaño de la muestra y seleccionar el diseño básico Malla delante.
    5
    Para el inicio seleccionar el comienzo Tubular con final de hilo de separación
    6
    Confirmar las indicaciones con Crear muestra de diseño.

II. Crear forma:

    1
    A través del menú Forma / Editor de corte (Generar/editar cortes)... abrir el diálogo Editor de corte M1plus.
  1. El diálogo es abierto.
    2. 2
    Crear nuevo corte propio en formato shp a través de Archivo / Nuevo.
    -  o  -
    Hacer clic en el icono .
    3
    Crear elemento Corte básico para una pieza delantera:

Ejemplo:

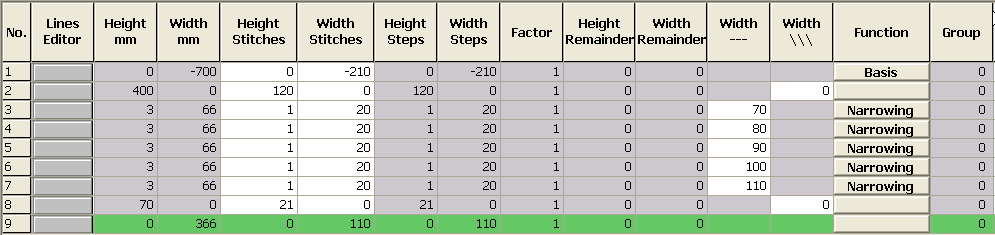

Elemento básico:

    4
    A las líneas de canto Nº 3-7 asignarles Menguar y Ocultar:

Especificaciones en el elemento básico canto izquierdo

Línea de canto

Ficha
Generalidades

Ficha
Ocultar

Ficha
Menguar

Nº 3 a 7

Menguar

Sin ocultación

Plissee

    5
    Para posicionar el módulo de la línea de canto 3 en el lugar correcto entrar en la columna Anchura --- el valor 70.
  1. El módulo es entrado a 70 agujas desde el canto izquierdo.
    La anchura de paso es de 20, de modo que la aguja del extremo derecho del módulo se encuentra con una distancia de 90 agujas desde el canto izquierdo
    6
    Llamar los atributos de la forma Ocultar de este canto de forma.
    7
    Entrar la anchura de ocultación 0 o no seleccionar ningún módulo para ocultar.
    8
    Llamar los atributos de la forma Menguar de este canto de forma.
    9
    Para Estructura de una fontura seleccionar el módulo Plisado.
    10
    Bajo Remallar a partir de escalonamiento establecer un ajuste superior a la anchura de menguado (paso 20) para la línea de canto.
    11
    Establecer los atributos para los demás cantos de forma 4-7 y completar la tabla de forma.
    12
    Insertar los pliegues de la siguiente forma:

Representación de las distancias de ocultación y de menguado:

Representación de visión de conjunto para transferencia de plisado

    13
    Guardar el corte a través del menú Archivo / Guardar o Guardar como....
  1. La forma es guardada con el formato shp.
    2. 14
    Cerrar el Editor de cortes M1plus con .

II. Posicionar la forma en la muestra:

    1
    Cargar corte con Forma / Abrir y posicionar corte....
  1. El diálogo Abrir es visualizado.
    2
    Indicar ruta y seleccionar la forma deseada en el formato shp.
    3
    Hacer clic en la tecla Abrir.
  1. La forma es colocada con el formato shp sobre la muestra.
