Módulos para asignar borde

Asignar módulos para borde 1x1 a los cantos:

    1
    A los cantos izquierdos y derechos del Elemento básico N° 3, 4, 5 asignarles los módulos para borde 1x1.

Canto izquierdo

Canto Nº

Nombre de módulo

Función

3

10N_20R_RR>1x1_sobrepuesto_a_la_izquierda

Ocultar

4

10N_2R_><_MV_L

Menguar

5

10N_5R_1x1>RR_L

Ocultar

    2

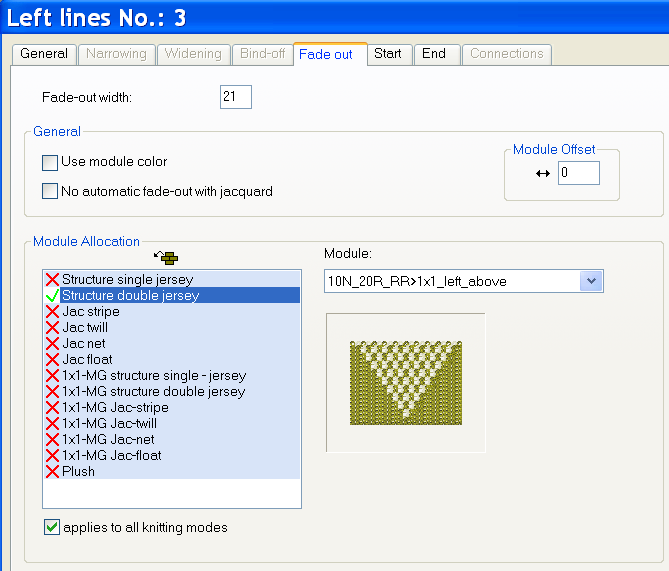

    Bajo Ocultar asignar el módulo al canto N°3 mediante arrastrar y soltar.
  1. La anchura de ocultación es entrada automáticamente.
    2. 3

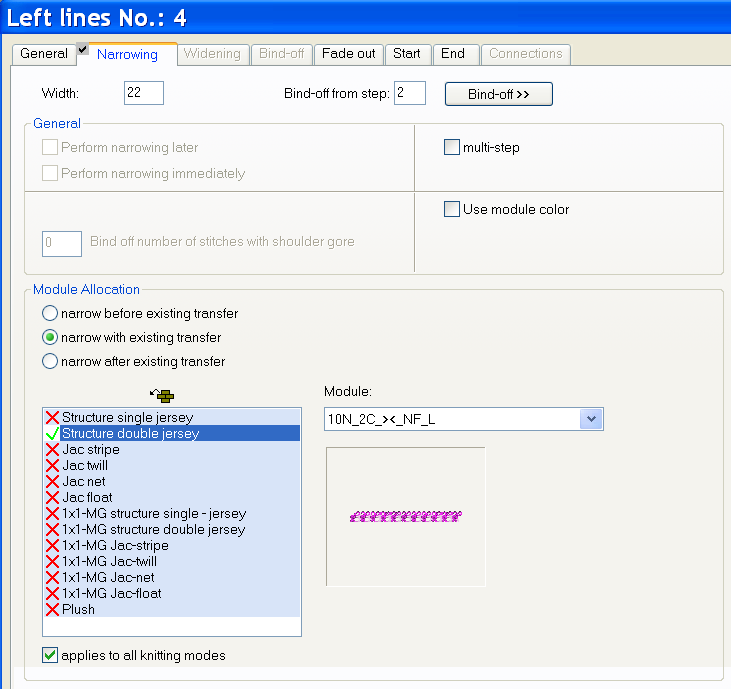

    Bajo Menguar asignar el módulo al canto N°4.
  1. La anchura es entrada automáticamente.
    2. 4

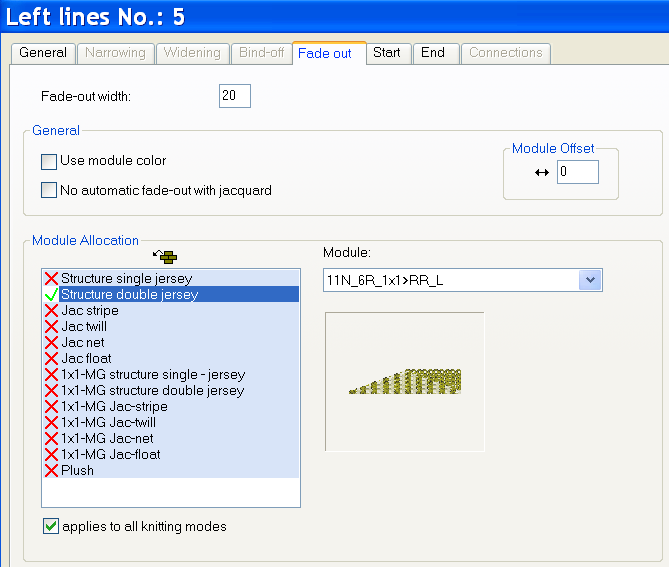

    Bajo Ocultar asignar el módulo al canto N°5 mediante arrastrar y soltar.
  1. La anchura de ocultación es entrada automáticamente.
    2. 5
    A los cantos derechos del Elemento básico N° 3, 4, 5 asignarles los módulos de ocultación y de menguado para el lado derecho.

Canto izquierdo

Canto Nº

Nombre de módulo

Función

3

10N_20R_RR>1x1_sobrepuesto_a_la_derecha

Ocultar

4

10N_2P_><_MD_R

Menguar

5

10N_5R_1x1>RR_R

Ocultar

    6
    Guardar el corte a través del menú Archivo / Guardar o Guardar como....
  1. El corte se guardará con el formato shp.
    7
    Cerrar el Editor de corte con .
