Generalidades

I. Término: ADF = Autarkic Direct Feed

La máquina dispone de guiahilos accionados autárquicamente que pueden ser movidos a motor en forma horizontal y vertical independientemente de un sistema de tisaje.
Existen 8 carriles de guiahilos con respectivamente 2 pistas de guiahilos que están ocupados doblemente con guiahilos autárquicos (un total de 32 guiahilos autárquicos).

II. Denominación de guiahilos:

YCA = Yarn Carrier Autarkic (guiahilos autárquico) .

III. Posibilidades para el movimiento de guiahilos:

El guiahilos autárquico no realiza movimientos de basculado.
Este guiahilos efectúa un movimiento arriba/abajo que iguala el basculado de un guiahilos de intarsia.
Para el tisaje el guiahilos se encuentra abajo y es movido horizontalmente.

Convencionales
Guiahilos de intarsia

Guiahilos autárquico

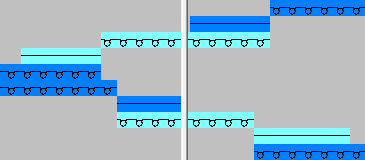

Representación del movimiento de guiahilos autárquicos

Guiahilos basculado

El guiahilos es parado en su campo de color.

: La vía de paso es de 0,4“ (6 nic). Esto garantiza una segura inserción del hilo en el siguiente tisaje.

Representación gráfica en vista técnica:

Guiahilos no basculado

El guiahilos es parado en el campo de color adyacente.

: El comportamiento es similar a un guiahilos común, es decir que la vía de paso es de 0,75" (12 nic).

Representación gráfica en vista técnica:

: La indicación nic significa: 1 nic = 1/16 pulgada = 1.5875 milímetros.

Posibilidades

Significado

Recorrido del guiahilos relativo al sistema

Recorrido de guiahilos en el sistema asignado en la dirección del carro

Recorrido del guiahilos inverso con respecto al sistema

Recorrido de guiahilos en el sistema asignado opuesto a la dirección del carro

: ¡Permitido solo por un recorrido de aguja de dos agujas adyacentes que tejen!

Recorrido de guiahilos independiente del sistema

Recorrido de guiahilos sin sistema asignado (autárquico)

Posibilidades:

  • antes de la carrera de carro
  • entre dos sistemas
  • después de la carrera de carro

IV. Entradas adicionales en las columnas de control:

Columna de control

Entrada

Significado



Recorrido de guiahilos independiente del sistema hacia la izquierda

: autárquico: No se necesita sistema de tisaje!



Recorrido de guiahilos independiente del sistema hacia la derecha



Recorrido de guiahilos independiente del sistema indeterminado

: Aplicación: En el módulo si la dirección del recorrido de guiahilos no está determinado.





Recorrido de guiahilos sin vía de paso.
La distancia mínima entre el guiahilos y la inserción del hilo en la primera aguja es de 6 nic.

: Los guiahilos no son escalonados automáticamente dentro del tejido.

Recorrido de guiahilos con vía de paso (especificación estándar)

: Los guiahilos son escalonados automáticamente dentro del tejido.

Escalonamiento automático para guiahilos en la misma posición:

  1. El primer guiahilos es parado con una vía de paso de 12 nic.
  2. Otros guiahilos son parados con una vía de paso de 12 nic + 6 nic. etc.

: La indicación nic significa: 1 nic = 1/16 pulgadas

V. Definición de técnicas de vanisado

Denominación de las
técnicas de tisaje

Definición

Recorrido del hilo

Intarsia Vanisado

Dos (o más) hilos trabajan juntos en un sector de intarsia.
Los hilos no son utilizados en los sectores adyacentes.

Vanisado Inverso

Dos (o más) hilos trabajan juntos en un sector y cambian su posición (posición inicial, posición de vanisado) con cambio de sistema.

Resultado:
Una pasada de muestra

es dividida en 2 pasadas técnicas.

Stoll-ikat plating ®

Dos hilos trabajan juntos en un sector y cambian su posición (posición inicial, posición de vanisado) sin cambio de sistema.

Resultado:
Una pasada de muestra corresponde a una pasada técnica. En cada pasada de muestra trabajan 2 hilos que tejen en un sistema y también cambian su posición.

Vanisado Selectivo

Dos (o más) hilos solo trabajan juntos en un sector seleccionado. En la misma pasada de tisaje se utiliza por lo menos un hilo también fuera del sector seleccionado.
