Crear forma en el Editor de cortes M1plus

I. Crear forma:

Esta forma no contiene ningún procesamiento de borde (ocultar) para el desplazamiento autárquico de los guiahilos!!!

    1
    A través del menú Forma / Editor de cortes (generar/editar)... abrir el diálogo Editor de cortes M1plus.
  1. El diálogo es abierto.
    2
    Abrir un corte existente a través del menú Archivo / Abrir corte .shv [mm]... o con y convertirlo en el formato shp.
    -  o  -
    en el Editor de cortes generar un corte nuevo en el formato shp a través de.
    -  o  -
    menú Archivo / Nuevo o con la tecla .
    3

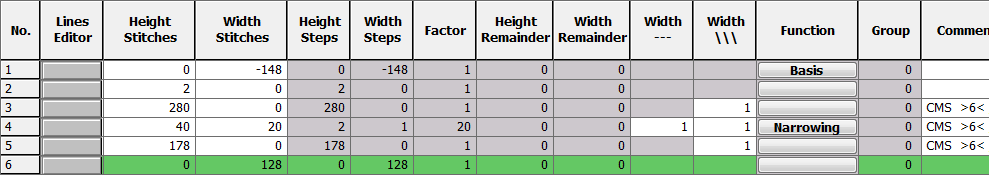

    Crear elemento Corte básico para una pieza delantera:

Elemento básico pieza delantera líneas a la izquierda:



    4
    Asignar la anchura de ocultación 1 y el módulo de ocultación Malla delante con transferencia a las líneas de canto.
    5
    Asignar los demás atributos de forma deseados a las líneas de canto.
    6
    Guardar el corte a través del menú Archivo / Guardar o Guardar como....
  1. El corte se guardará con el formato shp.
    7
    Cerrar el Editor de cortes M1plus con .
