Generar Color Arrangement

I. Generar Color Arrangement #1 y entrarlo:

1: Seleccionar la muestra completa en su altura.

2: Hacer clic en la tecla .

El Editor de Color Arrangements se abre.

3: Modificar el Color Arrangement:

En el sector de ejecución modificar lo siguiente:

Modificar la secuencia de tisaje (el color de hilo #31 teje de forma continua).
En pasadas adicionales para el hilo de trama con color de hilo #3 y la acción de la aguja dibujar Hilo de trama / Transferir hacia delante con hilo flotante y Hilo flotante sin transferencia.
Insertar pasadas adicionales para la transferencia y dibujar el símbolo de transferencia.

II. Columna de control prensamallas:

Columna de control

Esta columna de control puede ser utilizada tanto en la muestra de diseño como en el editor de Color Arrangements.

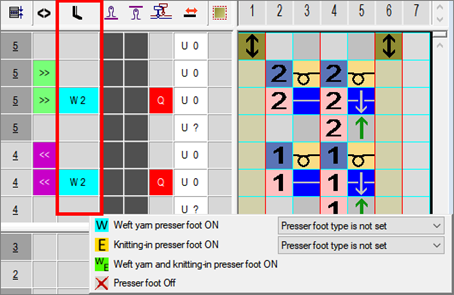

Columna de control: Prensamallas
Menú de selección:
	Activar el prensador para hilo de trama : El prensador de trama actúa antes del sistema de tisaje
	Menú de selección para el tipo de prensador instalado en la máquina Tipo de prensador 1: W1 (equivale al 'viejo' W) = Prensador con ranura poco profunda Tipo de prensador 2: W2 = Prensador con ranura profunda
	Activar pasada de entrada : El prensador de entrada trabaja siguiendo en relación al sistema de tisaje
	Menú de selección para el tipo de prensador instalado en la máquina
	Activar el prensador para hilo de trama y el prensador para hilo de entrada : El tipo de prensador es definido a través de las indicaciones en y . Ejemplo: La selección del tipo de prensador 2 con + da como resultado en la columna de control

III. Combinaciones inaceptables:

Sistema 1	Prensador de entrada activado	Resultado: Los prensadores entran en colisión.
Sistema 2	Prensador de trama activado
Sistema 2	Prensador de entrada activado
Sistema 3	Prensador de trama activado
Sistema 1	Prensador de entrada activado	Resultado: El prensador colisiona con la el guiahilos de trama
Sistema 2	Guiahilos de trama activo
Sistema 2	Prensador de entrada activado
Sistema 3	Guiahilos de trama activo

¡Atención!

Los prensadores delanteras y de atrás no se deben encender al mismo tiempo, de lo contrario colisionarán.

Estas combinaciones "no permitidas" son detectadas por el procesamiento técnico y, por lo tanto, el procesamiento se detiene.

IV. Acciones de la aguja para el hilo de trama:

Acción de la aguja	Significado
+ Color del hilo/guiahilos	El guiahilos (trama) se desplaza delante del sistema de tisaje con la acción de la aguja Hilo flotante y en el siguiente sistema de tisaje se transfiere hacia atrás.
+ Color del hilo/guiahilos	El guiahilos (trama) se desplaza delante del sistema de tisaje con la acción de la aguja Hilo flotante y en el siguiente sistema de tisaje se transfiere hacia delante.
+ Color del hilo/guiahilos	El guiahilos (trama) se desplaza delante del sistema de tisaje con la acción de la aguja Hilo flotante y en el siguiente sistema de tisaje se efectúa desprendimiento en la fontura anterior.
+ Color del hilo/guiahilos	El guiahilos (trama) se desplaza delante del sistema de tisaje con la acción de la aguja Hilo flotante y en el siguiente sistema de tisaje se efectúa desprendimiento en la fontura posterior.
	: Estas acciones de la aguja no pueden ser combinadas con acciones de la aguja Tejer en la misma pasada de tisaje.

V. Aplicar símbolos para el hilo de trama en el CA:

En la columna insertar un para el guiahilos de trama.

Símbolo	Significado
	Posible definición de un Guiahilos como guiahilos de trama En la columna de control , de la vista de símbolos o en el Color Arrangement En el diálogo Vanisar : Este guiahilos se mueve con una distancia definida delante del sistema de tisaje. Para el Guiahilos Q se utiliza el mismo comando en Sintral como para la Técnica de partición: $XS n – m : Este comando permite el arrastre de un guiahilos en el sistema de tisaje al transferir.

Símbolo

Significado

Posible definición de un Guiahilos como guiahilos de trama

En la columna de control , de la vista de símbolos o en el Color Arrangement
En el diálogo Vanisar

: Este guiahilos se mueve con una distancia definida delante del sistema de tisaje.
Para el Guiahilos Q se utiliza el mismo comando en Sintral como para la Técnica de partición:

$XS n – m

: Este comando permite el arrastre de un guiahilos en el sistema de tisaje al transferir.

1: Cerrar el Editor de Color Arrangements con .

El CA es guardado y el color es entrado en la columna de control .
