Características especiales de ADF 530-32 W
I. Aclaración de la denominación de la máquina ADF 530 32 W:
- ADF significa Autark Direkt Feed
- La máquina tiene 32 guiahilos autárquicos
- ‚W‘ significa ‚weave in‘ e indica prensatrama como sinónimo.
II. Modificaciones técnicas:
- Control EP (control monofásico)
- PEP – Productivity Enhancement Pack
- Optimización de los procesos de tisaje mediante velocidades de carro adaptadas
- Mejores posibilidades de escalonamiento de guiahilos
- En la pieza de carro anterior y la posterior se encuentran tres Prensatramas respectivamente
- Los abridores de platinas no están cargados por resorte.
|
| |
1 | Prensatrama en acción |
2 | Prensatrama fuera de acción |
III. Carro:
En el montaje, desmontaje se debe tener en cuenta lo siguiente:
- Arandela para el prensatrama para ajustar la posición del centro de la separación de fonturas
- Arandela para el abridor de platinas para ajustar la anchura de abertura de las platinas
Abridor de platinas
Entre la platina abierta y el abridor de platinas debería haber todavía un pequeño espacio para evitar el desgaste de los talones de las platinas.
IV. Fontura:
- Otros topes porque se necesita una separación de fonturas más ancha.
V. Marchas de referencia necesarias en la máquina:
- Marcha de referencia del carro
- Marcha de referencia de guiahilos
- Marcha de referencia de prensadores de trama
Marcha de referencia de prensamallas
La marcha de referencia solo debe ser ejecutada en el sector de la fontura. Tampoco puede haber ningún guiahilos en el carro.
No realizar nunca una marcha de referencia en el sector de la fontura de pinzado y corte.

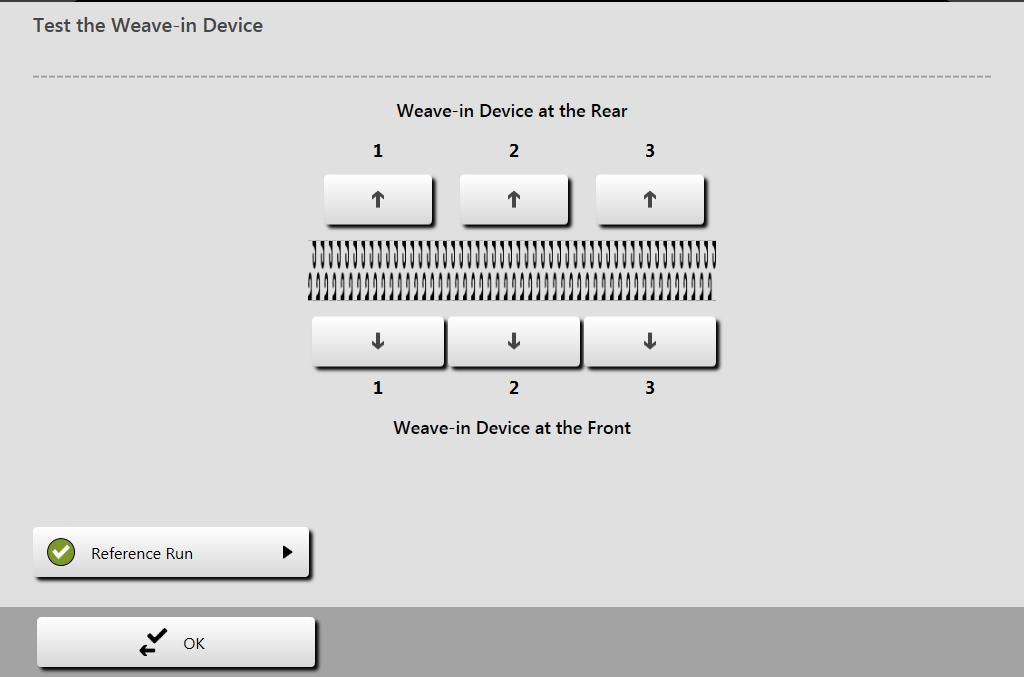

VI. Configuración / ajuste de los prensamallas:
- Configuración / ajuste es realizado a través del botón
Ajustar
muestra
