Editor de k&w Arrangements

I. Utilización del editor:

Las informaciones de un k&w Arrangement son transferidas a la muestra durante el paso de procesamiento Recortar.

II. Tarea de un k&w Arrangement:

Los k&w Arrangements controlan la secuencia de los guiahilos y modificaciones de la forma en las piezas en forma.

III. Llamar el Editor de k&w Arrangements:

    1
    Llamar el Editor de k&w Arrangements utilizando el menú Módulo / Nuevo / k&w Arrangements....
  1. Aparece el diálogo Propiedades de  <Nombre del módulo>.
    2
    Entrar un nombre para el k&w Arrangement bajo Nombres de grupos.
    3
    Establecer un color para el k&w Arrangement bajo Color del módulo.
    4
    Confirmar por medio de Aceptar.

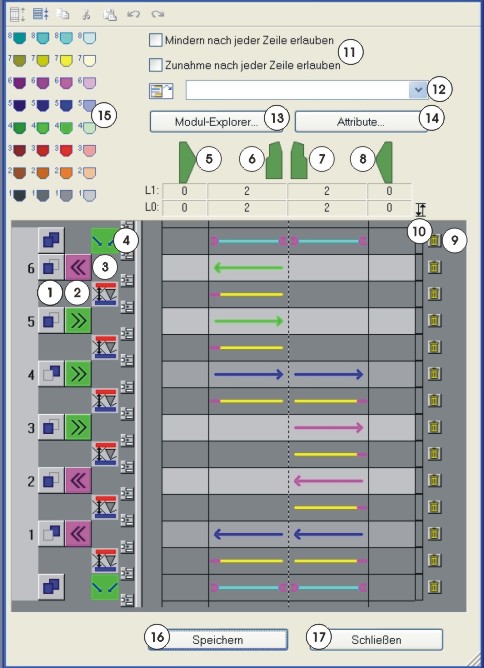

  1. Aparece el Editor de k&w Arrangements.

Nº

Representación

Significado



Visualizar pasadas de muestra y pasadas adicionales

Visualizar pasadas de tisaje

Copiar una o varias pasadas marcadas colocándolas en el portapapeles.

Recortar una o varias pasadas marcadas colocándolas en el portapapeles.

Insertar pasadas del portapapeles por encima de la última pasada marcada.

: Si no existe ninguna pasada marcada, las pasadas serán insertadas antes de la primera pasada.

Deshacer la última acción.

Restablecer la acción anulada.

1

Definición de las capas

Capa detrás (L1)

Capa delante (L0)

Dos capas (L0+L1)

2

Determinar la dirección del carro.

3

Visualización para pasadas adicionales
(Pasadas técnicas sin función de tisaje)

Mostrar el icono de pasadas adicionales.

: Las pasadas adicionales se insertarán a través del menú contextual. Para acceder al menú contextual, haga clic con el botón derecho del ratón en una fila vacía.

En el caso de las pasadas adicionales pueden ser definidas posiciones, p. ej. cuándo un lado específico del cuerpo puede ser menguado por la izquierda.

Símbolos para las pasadas adicionales.

4

Insertar pasada.

5

Información de estado sobre el sector de tisaje:

Para los sectores se visualizará el número actual de pasadas que están tejiendo respectivamente para la capa L0 y la capa L1.

6

7

8

9

Borrar pasada.

10

Botón para ciclos

Visualizar ciclos en base a dos colores.

: Los ciclos son establecidos o bien borrados haciendo clic sobre la celda de ciclos. Los ciclos adyacentes deben ser establecidos con colores distintos:

  • Primer clic = conmutador de ciclos azul
  • Segundo clic = conmutador de ciclos rojo
  • Tercer clic = el conmutador de ciclos es borrado

11

Permitir menguados tras cada línea

Permitir aumento tras cada línea

No está permitido aumentar o menguar después de cada línea.
Los menguados y los aumentos son influenciados por el k&w Arrangement.

Está permitido aumentar o menguar después de cada línea.
Se aplicarán directamente los menguados y aumentos del corte y no se verán influenciados por el k&w Arrangement.

12

Campo de lista con icono de Arrastrar & soltar

Asignar Color Arrangement de la barra de herramientas Módulos mediante Arrastrar y soltar.
: Sin asignación se generarán CA a partir de los k&w Arrangements.

13

Explorador de módulos

Abrir el Explorador de módulos de base de datos

14

Atributo

Abrir el diálogo Atributos del k&w Arrangement

Entrada de atributos, para poder utilizar el k&w Arrangement en el ShapeWizard.

15

Tabla de los colores de guiahilos

Seleccionar color de guiahilos y asignar a una pasada.

: Los colores de fondo en la muestra (9 o 23) se sobrescribirán con los colores de guiahilos del k&w Arrangement.

Colores de guiahilos en los k&w Arrangements de Stoll:

  • Manga izquierda:
    = Guiahilos 4 derecha
  • Cuerpo:
    = Guiahilos 5 derecha
  • Manga derecha:
    = Guiahilos 6 derecha

16

Guardar

Guardar k&w Arrangement.

17

Cerrar

Cierra el diálogo.
Aparece la consulta para guardar.

Otras opciones para llamar el editor de k&w Arrangements:
