Conexión de tubulares

Conexión de tubulares

Preparar
Los elementos de forma marcados se transfieren a una fontura. La transferencia hacia adentro de otros sectores así es preparada.

Transferir hacia adentro
Los elementos de forma marcados se transfieren hacia adentro hacia la izquierda o bien hacia la derecha.

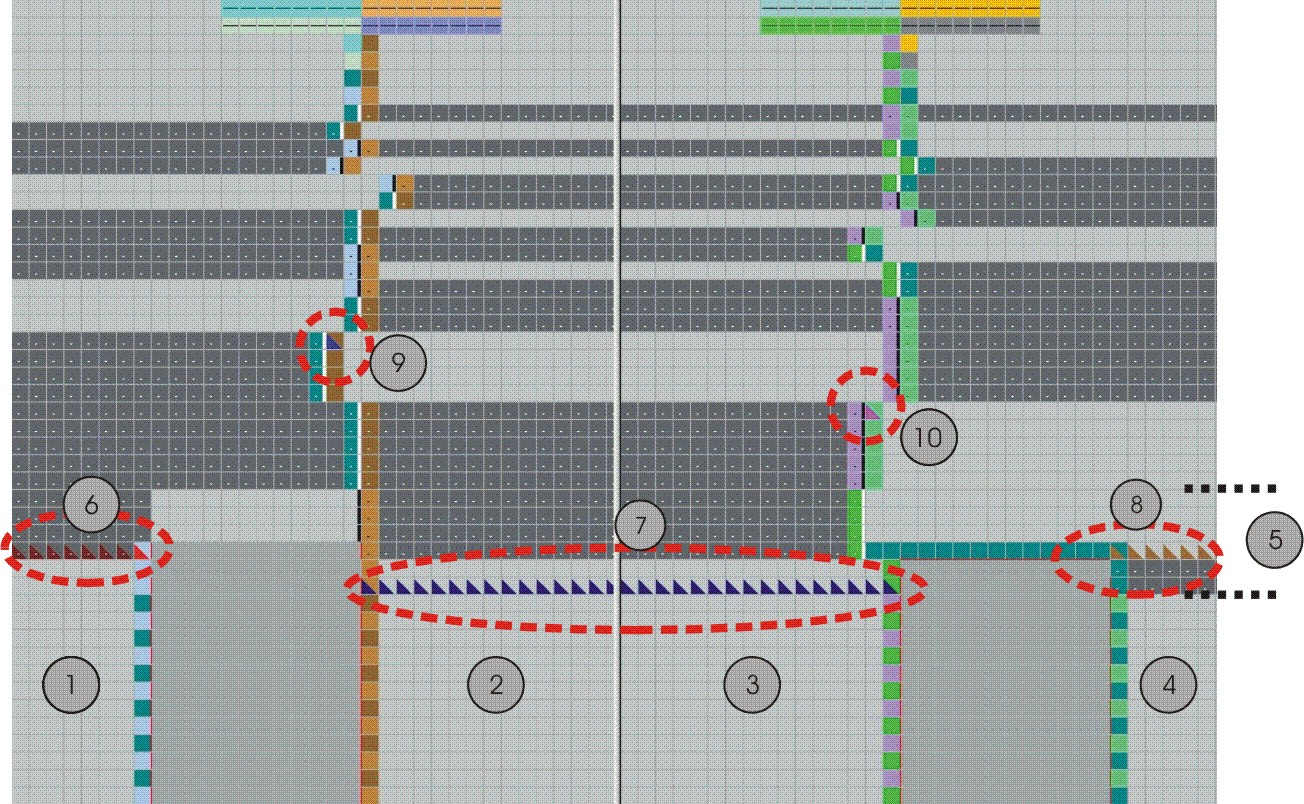

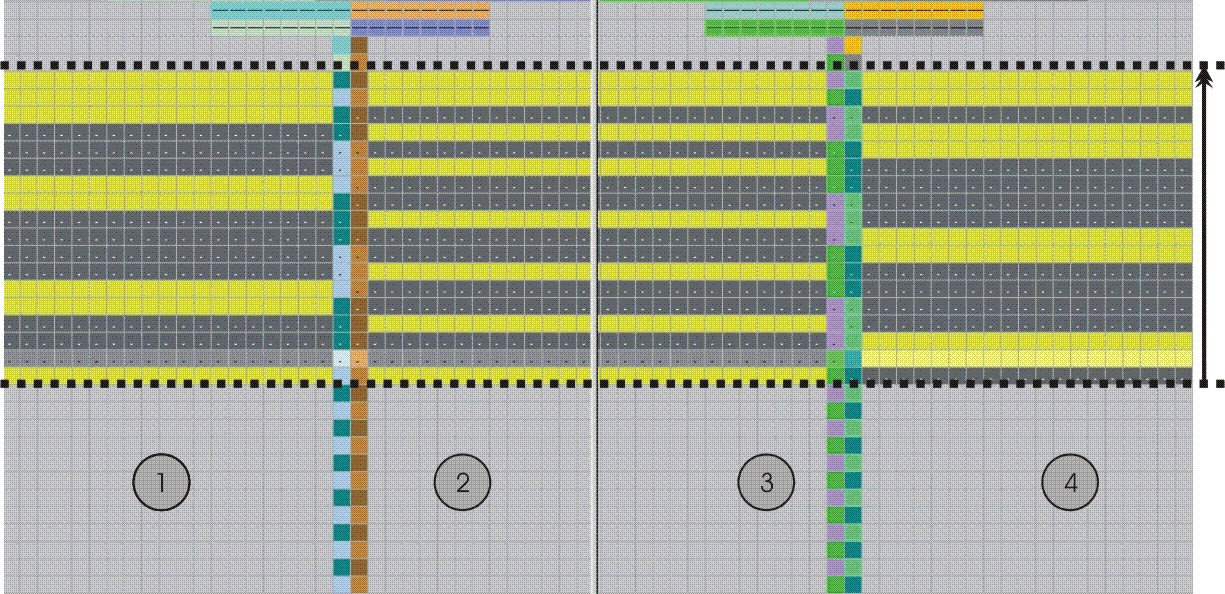

k&w Arrangement Conexión de tubulares

5

Pasadas de tisaje con transferencia subsiguiente de todas las mallas de L1 a L0 (= Preparar) en ambos elementos de cuerpo. Entonces se teje la manga derecha y a continuación se transfieren las dos mangas hacia el cuerpo (= transferir hacia adentro).

1

Elemento manga izquierda

2

Elemento cuerpo izquierda

3

Elemento cuerpo derecha

4

Elemento manga derecha

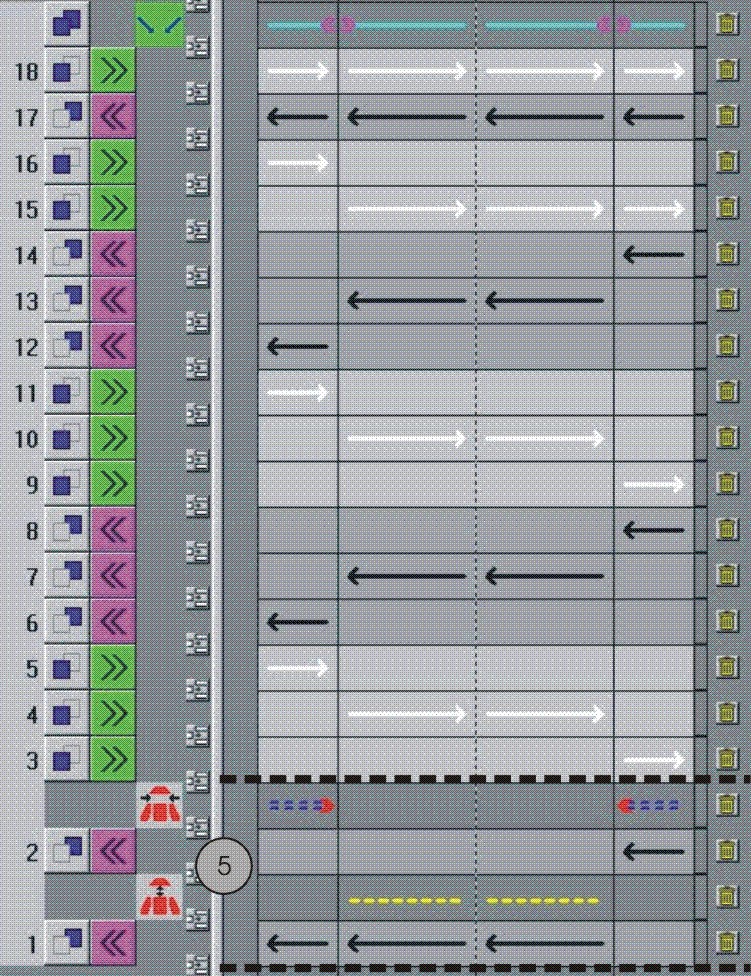

Representación en pasadas técnicas

6

Transferir hacia adentro manga izquierda (Transferir hacia adentro >>)
Las marcas de la vista de formas tienen asignadas un módulo bajo Atributos de la forma…

7

Preparar
Las marcas de la vista de formas tienen asignadas un módulo bajo Atributos de la forma…

8

Transferir hacia adentro manga derecha (Transferir hacia adentro <<)
Las marcas de la vista de formas tienen asignadas un módulo bajo Atributos de la forma…

9

Marca para la conexión a la izquierda.
Las marcas de la vista de formas tienen asignadas un módulo bajo Atributos de la forma…

El posicionamiento del módulo siempre se realiza automáticamente en la pasada de tisaje subsiguiente a la transferencia hacia adentro.

Sugerencia:
Si se utiliza un Color Arrangement para la conexión, está marca no existe. La conexión a la izquierda es tejida en base al CA.

10

Marca para la conexión a la derecha.
Las marcas de la vista de formas tienen asignadas un módulo bajo Atributos de la forma…

Sugerencia:
Si se utiliza un Color Arrangement para la conexión, está marca no existe. La conexión a la derecha es tejida en base al CA.

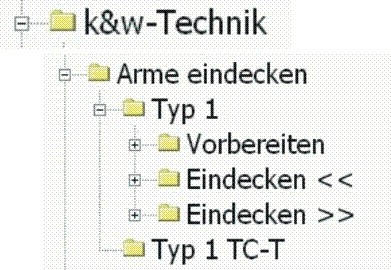

Módulo para la conexión de la manga izquierda con el cuerpo.

Antigua versión de módulo:
No apropiado para el tisaje multicolor en el sector de la conexión manga-cuerpo.

Módulo para la conexión de la manga izquierda con el cuerpo.

Módulo para la conexión de la manga izquierda con el cuerpo.

Nueva versión de módulo:
El módulo es flexible en la aplicación, ya que se pueden tejer hasta 4 colores en la conexión manga-cuerpo.

Módulo para la conexión de la manga derecha con el cuerpo.
