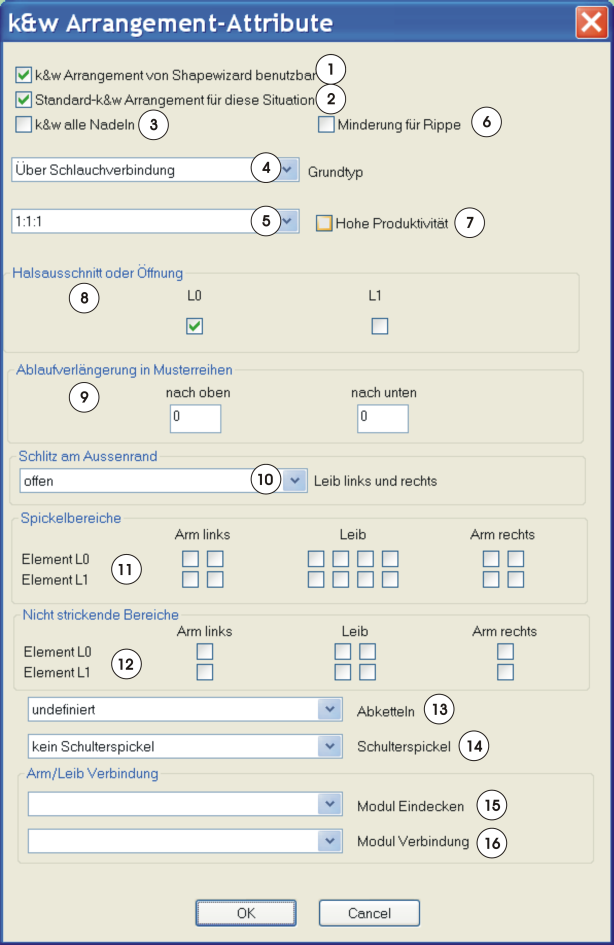

Definir los atributos en el editor de k&w Arrangements

1

El k&w Arrangement es utilizado para la edición de la forma k&w en el ShapeWizard.

El k&w Arrangement no es utilizado para la edición de la forma k&w en el ShapeWizard.

2

El k&w Arrangement es utilizado como estándar en la edición de una forma k&w, si están a disposición varios k&w Arrangements con los mismos ajustes predeterminados.
Comportamiento del M1plus al insertar k&w Arrangements:
Si en el grupo de módulos Propios se encuentra un k&w Arrangement que está definido como estándar, será utilizado el mismo. Si este no es el caso se utilizará un k&w Arrangement del grupo de módulos Stoll.
: No definir varios k&w Arrangements iguales como estándar.

Un k&w Arrangement definido como estándar del grupo de módulos Stoll es utilizado en la edición de una forma k&w.

3

k&w Arrangement es utilizado para CMS TC-T / CMS T si se teje con todas las agujas en una muestra k&w.

k&w Arrangement es utilizado para todas las máquinas k&w, si las muestras k&w son procesadas en técnica 1x1.

4

Seleccionar el tipo para la secuencia de tisaje.
Tipos: Tubular / Conexión de tubulares / Sector

5

Seleccionar proporción de mallas en el k&w Arrangement manga / cuerpo / manga del tipo básico Sector.

6

Identificación para k&w Arrangements con Menguados para 2x2 acanalado.

7

Identificación para k&w Arrangement con Menguar sin S0.
Ejemplo: k&w Arrangements para CMS TC-T / CMS T

8

En k&w Arrangements con escote y / o abertura, para la secuencia se debe definir la capa de tisaje en la cual se procesará el elemento escote / abertura.

9

Prolongación de secuencia en pasadas de muestra (= pasadas completas).
La indicación desplaza la línea final del sector, en el cual se debe insertar el k&w Arrangement.

Ejemplo: Tisaje con inserción en hombro

Sin prolongación de secuencia

Con prolongación de secuencia

Todos los k&w Arrangements (1-4) se insertan en la forma.
La altura es definida por la forma.

Todos los k&w Arrangements se insertan en la forma.

En el k&w Arrangement 3 está indicado el atributo de secuencia de tisaje Prolongación de secuencia en pasadas de muestra 1 (hacia arriba).

• El k&w Arrangement 3 es insertado en la altura total del tisaje con inserción.
• Para el remallado es utilizada una pasada completa de la forma del sector Cuello.
• Las líneas finales del k&w Arrangement 3 se desplazan en una pasada de muestra hacia arriba.

10

Canto exterior del cuerpo izquierda y/o derecha abierto o cerrado

Cerrado / Cambio de capa

El guiahilos cambia de capa.
El canto exterior se cierra.

abierto

Se trabaja con dos guiahilos.
Los guiahilos no cambian de capa.
El/los canto(s) exterior(es) permanece(n) abierto(s).

Cerrado / Cursor en forma de cruz

Se trabaja con dos guiahilos.
Estos cambian de capa.
En el canto exterior se origina un cursor en forma de cruz.

abierto izquierda

Se trabaja con un guiahilos.
El guiahilos cambia de capa en el lado derecho.
El canto exterior izquierdo permanece abierto.

11

Definición del elemento y de la capa en el sector del tisaje con inserción

Manga izquierda

canto izquierdo y derecho para capa L0/L1

Cuerpo

parte de cuerpo izquierda y derecha para los cantos izquierdos y derechos y para las capas L0/L1.

Manga derecha

canto izquierdo y derecho para capa L0/L1

12

Definición del elemento y de la capa con No tejer
(sectores sin tejer)

Manga izquierda

Capa L0 / L1

Cuerpo

pieza de cuerpo izquierda y derecha para capa L0/L1

Manga derecha

Capa L0 / L1

13

Definición del tipo de remallado

14

Definición del tisaje con inserción en hombro

15

Definición del módulo Transferencia hacia adentro
(Transferencia antes del cruce manga-cuerpo)

Tipo 1

Muestra k&w tejida en técnica 1x1

Typ 1 TC-T

Muestra k&w tejida con todas las agujas

16

Definición del módulo de conexión de manga / cuerpo / manga

Tipo 1

Muestra k&w tejida en técnica 1x1.
Sin abertura delante

Typo 1-Chaqueta

Muestra k&w tejida en técnica 1x1.
Con abertura delante (saco)

Typ 1 TC-T

Muestra k&w tejida con todas las agujas
