Tabla de campo de hilo en el diálogo Asignación de campos de hilo

Apartado Pasada de entrada

1

Sentido de inicio

Definición de la dirección para la primera pasada de un campo de color

Módulo para entrar tejiendo

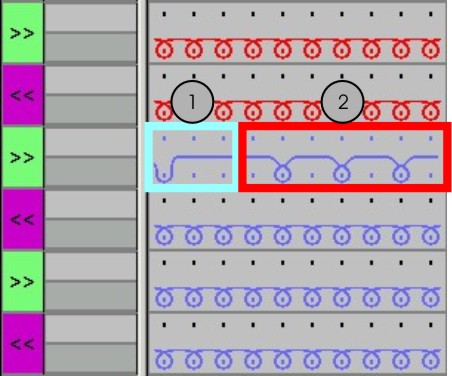

Definición del tipo de tisaje para la pasada de entrada (2)

: Es posible asignar los módulos deseados con Drag&Drop.

Priorizar entrada al tisaje

Determinar el orden de entrada al tisaje de los guiahilos para campos de hilo que inician simultáneamente

; Cuanto más alto el valor tanto más baja la prioridad.

Offset de pasada para entrar tejiendo

Entrar tejiendo el guiahilos en x pasadas antes del inicio del campo de hilo

• referente a pasadas de muestra (ajuste estándar)
• referente a pasadas técnicas

Ligamento/Nudo al inicio

Definición del tipo de tisaje para el ligamento en el borde del campo de hilo al entrar tejiendo (1)

Offset de columna para entrar tejiendo con nudo

Desplazar el posicionamiento de un nudo (módulo) al entrar tejiendo en x columnas hacia la izquierda / derecha

Apartado Pasada de salida

2

Dirección de salida del tisaje

Definición de la dirección de salida del tisaje de un guiahilos en el final de un campo de hilo

Módulo para salir tejiendo

Definición del tipo de tisaje para la pasada de salida (2)

: Es posible asignar los módulos deseados con Drag&Drop.

Priorizar salida del tisaje

Establecer el orden de la salida del tisaje de los guiahilos para campos de hilo que finalizan simultáneamente

Offset de pasada para salir tejiendo

Salir tejiendo el guiahilos en x pasadas después del final del campo de hilo

• referente a pasadas de muestra (ajuste estándar)
• referente a pasadas técnicas

Ligamento/Nudo al final

Definición del tipo de tisaje para el ligamento en el borde del campo de hilo al salir tejiendo (1)

Offset de columna para salir tejiendo con nudo

Desplazar el posicionamiento de un nudo (módulo) al salir tejiendo en x columnas hacia la izquierda / derecha

Apartado Ligamento

3

Ligamento de Intarsia izquierda

Definición de un ligamento o de ningún ligamento en el borde izquierdo del campo de hilo

Ligamento de Intarsia derecha

Definición de un ligamento o de ningún ligamento en el borde derecho del campo de hilo

Dirección del ligamento de Intarsia izquierda

Indicación para la inserción del módulo Ligamento en el borde izquierdo del borde del campo de hilo dependiendo de la dirección del carro

• Ligamento a la izquierda en el inicio de una pasada de tisaje
• Ligamento a la izquierda en el final de una pasada de tisaje

Dirección del ligamento de Intarsia derecha

Indicación para la inserción del módulo Ligamento en el borde derecho del borde del campo de hilo dependiendo de la dirección del carro

• Ligamento a la derecha en el inicio de una pasada de tisaje
• Ligamento a la derecha en el final de una pasada de tisaje

Módulo para Ligamento de Intarsia izquierda

Definición del tipo de tisaje para el ligamento en el borde izquierdo del campo de hilo

Módulo para ligamento de Intarsia derecha

Definición del tipo de tisaje para el ligamento en el borde derecho del campo de hilo

Apartado Intarsia Procesamiento de bordes

4

Escalonamiento permitido Procesamiento de bordes izquierda

Número máximo de agujas para el ensanchamiento en el borde izquierdo del campo de hilo sin procesamiento de bordes automático.

: No se inserta ningún módulo.

Escalonamiento permitido Procesamiento de bordes derecha

Número máximo de agujas para el ensanchamiento en el borde derecho del campo de hilo sin procesamiento de bordes automático.

: No se inserta ningún módulo.

Módulo para Procesamiento de bordes izquierda

Definición del tipo de tisaje para el procesamiento de bordes (alimentación) en caso de grandes ensanchamientos (escalonamiento) del campo del hilo

: Escalonamiento mayor que indicaciones en columnas Escalonamiento permitido Procesamiento de bordes izquierda / derecha.

Módulo para Procesamiento de bordes derecha

Definición del tipo de tisaje para el procesamiento de bordes (alimentación) en caso de grandes ensanchamientos (escalonamiento) del campo del hilo

: Escalonamiento mayor que indicaciones en columnas Escalonamiento permitido Procesamiento de bordes izquierda / derecha.

Apartado Otros

5

Pinzar guiahilos

Especificación para el guiahilos referente a cuándo el mismo debe ser pinzado y cortado después de tejer su campo de hilo.

Abrir pinza después de...

Especificación para el guiahilos referente a después de cuántas pasadas de muestra se puede soltar el hilo de la pinza.

Borde SEN y posición de espera

Especificaciones para el posicionamiento del guiahilos durante el tisaje

• Parar en el borde SEN
• Parar (posición de espera) en el borde del tejido con una distancia adicional (agujas)

Asignar guiahilos a un sistema

Selección de un sistema de tisaje para el campo de hilo seleccionado.

: El guiahilos siempre es tejido en el mismo sistema, es decir que la indicación del sistema se modifica de acuerdo con la dirección de la carrera del carro.

Corrección de guiahilos no basculados izquierda(Ka)

Corrección de guiahilos en el borde izquierdo del campo de hilo para guiahilos comunes y guiahilos de intarsia no basculados

Corrección de guiahilos no basculados derecha (Kb)

Corrección de guiahilos en el borde derecho del campo de hilo para guiahilos comunes y guiahilos de intarsia no basculados

Corrección de guiahilos basculados izquierda (K<I>a)

Corrección de guiahilos en el borde izquierdo del campo de hilo para guiahilos de intarsia basculados

Corrección de guiahilos basculados derecha (K<I>b)

Corrección de guiahilos en el borde derecho del campo de hilo para guiahilos de intarsia basculados
