Outils de dessin

• Inverser miroir
  Avec la fonction Réflexion, vous pouvez insérer des modules sélectionnés réfléchis verticalement.

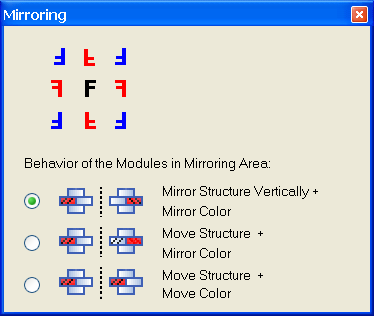

  Vous sélectionnez les options pour la réflexion des modules contenus dans la zone dans la boîte de dialogue Réflexion.

• Texte dans la partie de dessin
  Dans la boîte de dialogue Texte dans la partie de dessin, vous pouvez définir des actions d'aiguilles ou des couleurs pour les caractères et le fond.
  Masquer les données non désirées dans la barre d'outils Données de modules.
• Remplir la sélection et Remplir avec la baguette magique
  Vous exécutez les fonctions Remplir la sélection et Remplir avec la baguette magique d'un clic du bouton de gauche de la souris dans le dessin.
  Avec la position du curseur, vous définissez la direction d'insertion pour le module ou la partie de dessin sélectionné.
• Rechercher et remplacer
  Avec le bouton de commande Accepter la sélection, vous insérez une sélection dans la boîte de dialogue Rechercher et remplacer.
  Avec le bouton de commande Editer la sélection, vous ouvrez à nouveau la sélection dans l'éditeur de module.
  Le nouveau bouton de commande se trouve en bas à gauche du champ d'affichage de droite.

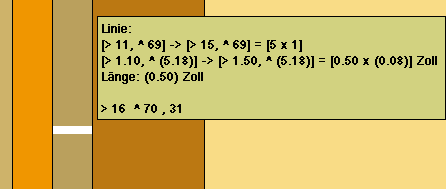

• Fonction de mesure de l'affichage des coordonnées au curseur
  Menu contextuel Curseur / Affichage de coordonnées / Elargi + Mesure (touche M)
• Dans l'affichage des coordonnées élargi, on affiche en plus la différence entre la position actuelle du curseur et la maille inférieure gauche d'une sélection existante.
• Dans la vue icônes [prévisualisation] (pour l'élargissement par zone), vous pouvez mesurer les distances horizontales.
• Dans la vue du champ de fil, vous pouvez mesurer les distances horizontales.
  Avec la fonction de mesure et en maintenant enfoncé le bouton de gauche de la souris, tracer une ligne horizontale dans la vue du champ de fil.
