Technique 1x1 dans le mode Conception

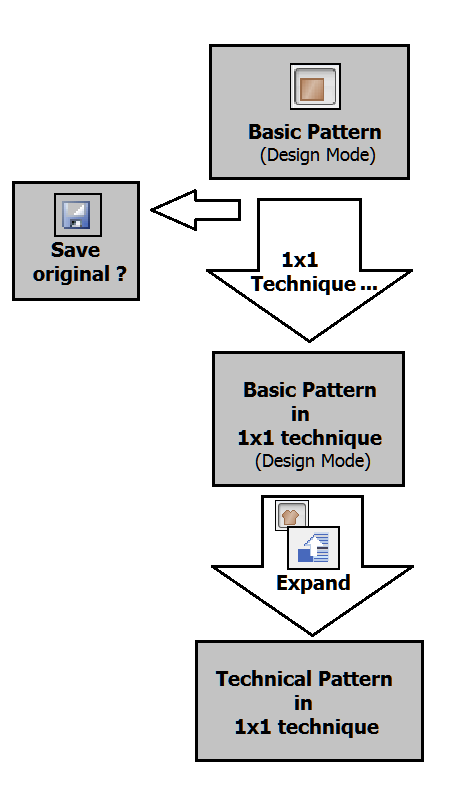

Un dessin de conception peut, avant l'élargissement à l'étape d'élaboration , être transformé en technique 1x1.
Procédure:
- Le dessin de conception est chargé en dessin de base.
- 1
- Appeler la fonction dans le menu .
- La boîte de dialogue Remplacer les départs apparaît.
- Le réglage est passé de à .
- La largeur de début du dessin a doublé.
- 2
- Procéder aux modifications désirées.
- 3
- Confirmer les données introduites avec OK.
- Il vous est demandé si le dessin original doit être enregistré.
- 4
- Enregistrer le dessin original.
- Le dessin a été transformé en technique 1x1 et prend l'extension -1x1.
Modifications lors de la transformation en technique 1x1 :
- Actions de l'aiguille, modules, Color Arrangements
- Insertion automatique de l'action de l'aiguille Flottage toutes les deux colonnes. La largeur du dessin est ainsi doublée.
- Insertion automatique de flottages pour les modules et les Color Arrangements mais pas pour les Module Arrangements.
- Doublement du chevalement.
- Échange avec un module en technique 1x1 équivalent. L'attribution d'un tel module est possible via la boîte de dialogue Propriétés du module. La création et l'attribution se font manuellement.
Dans la banque de données de modules, les modules ont déjà les liens correspondants avec leurs modules 1x1, par exemple :
Stoll/Standard/Pétinet → Stoll/1x1-Technique/1x1-Pétinet
Stoll/Standard/Torsades 1 côté Flottage → Stoll/1x1-Technique/1x1 Torsades 1 côté Flottage
- Forme
- Une forme appliquée est élargie en conséquence lors de la transformation en technique 1x1.
- Les attributs de forme restent inchangés et doivent être adaptés le cas échéant.
- Avec l'étape d'élaboration , les modules coupés peuvent être remplacés dans la boîte de dialogue Remplacer les modules coupés.
- Le point de départ des modules 1x1 dans la zone de remplacement est la position >1, ^1.
- Ces modules peuvent aussi être sélectionnés dans la boite de dialogue Remplacer les modules coupés.
1x1 Maille v avec report, 1x1 Maille ^ avec report, MG_Maille v avec report, MG_Maille ^ avec report. - Avec la case à cocher dans la boite de dialogue Texte dans l'élément du dessin, un élément de dessin 1x1 est réalisé à partir de l'élément du dessin créé.
