Came de chute séparée

Encolure plus tôt la fil de trame avec tricots de DF

Cas de problème :

Inclure le fil de trame dès le début par l'expulsion de l'aiguille.

Avantages :

Les cames de chute peut être remplacées très facilement.
Une "came de chute divisée" peut être configurée séparément pour chaque chute et pour les deux directions de chariot.
Une serrure transformée à "chute divisée" peut exécuter pleinement les fonctions maille et cueillage.

Désavantage :
Le report et le bouche-trou ne sont pas possibles dans cette chute.

Pièces par la conversion de la chute:

Distance de chutes

Serrure de 6 pouces

Serrure de 5 pouces

Jauge [E]

---

Kit d'équipement ultérieur

"Came de chute divisée"

---

259661 à gauche

259662 à droite

Exemples d'application :

Les derniers fils de trame insérés ne sont pas tenus de manière sûre sous la croix d'aiguilles (point de coupe surfaces d'appui des aiguilles opposées) étant donné qu'ils ne sont pas encore entrelacés dans le tricot. L'expulsion antérieure au-dessus de la courbe de report peut provoquer un verrouillage plus sûr du fil de trame dans la distance entre les fontures jusqu'à ce qu'une rangée de mailles soit tricotée par-dessus.

Fonction de la chute
	Ligne bleue : Indique la piste d'aiguille avec DF. L'expulsion est fait avant de la came d'ascension. La tenue en bas est élargie par la largeur de la came d'ascension. Ligne rouge : Indique la piste d'aiguille pour "Tenue en bas la tricot par fonction de réception" avec la conversion de chute correspondante.
Expulsion de l'aiguille sans came de chute séparée	Expulsion de l'aiguille avec came de chute séparée

Programmation avec le M1plus :

La chute est convertie avec une came de chute séparée.

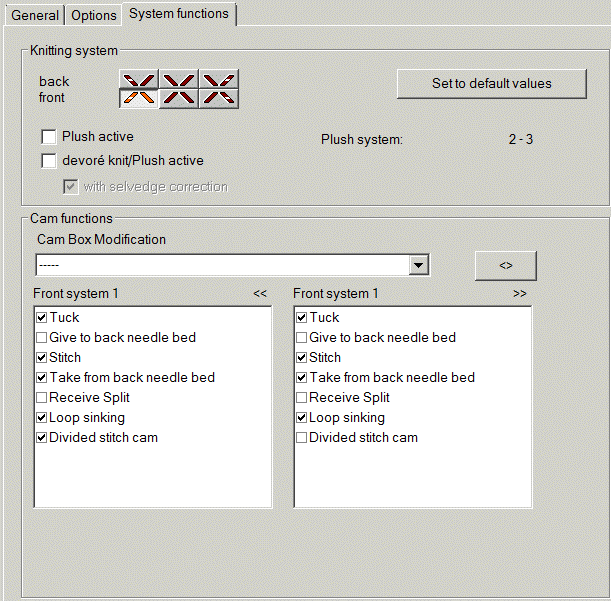

1: Activez la option Came de chute séparée comme conversion de chute pour chaque chute convertie à la CMS (en avant et / ou en arrière).

Donner sur fonture arrière est désactive automatiquement pour cette chute.

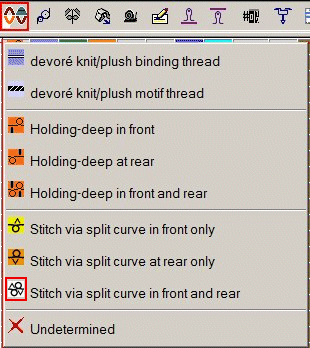

2: Entrer Maille par courbe de cueillage devant et derrière dans la colonne de commande Fonction de chute.

3: Dessiner la trame avec DF dans la même chute.

4: Déterminer la fonction de la serrure.

Dans une came de chute divisée, la longueur de la maille est limitée.
Seul le chemin de la jauge à la surface d'abattage est disponible.
De ce fait, limitation selon la jauge suivante :

Jauge	Valeur NP maximale admissible
E10	11.8
E12	12.6
E14	13.0
E16	---
E18	---
E 6.2	12.6
E 7.2	13.0
E 8.2	---

Un contrôle automatique par chute devant/derrière et selon la direction sera effectué lors de l'élaboration technique :

Came de chute divisée présente ?
Est-ce que la longueur de maille attribuée dépasse la valeur NP maximale ?

S'il devait en être ainsi, le texte de messages suivant apparaîtrait :
Avec une came de chute séparée, la valeur maximale de la longueur de maille (valeur max.) est dépassée.\n

Sintral pour maille par courbe de bouche-trou devant et derrière avec came de chute séparée : #XS%AH(5) %HY (6);
